2800mm Breedte Horizontale 22KW Closetrol die Machine maken

Het horizontale Jumbobroodje die van het Broodjestoiletpapier Machine, Elektrische/Pneumatische Controle maken





Beschrijving

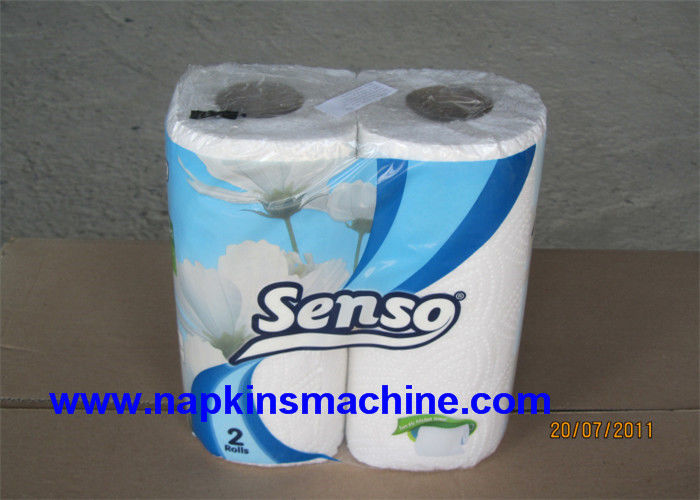

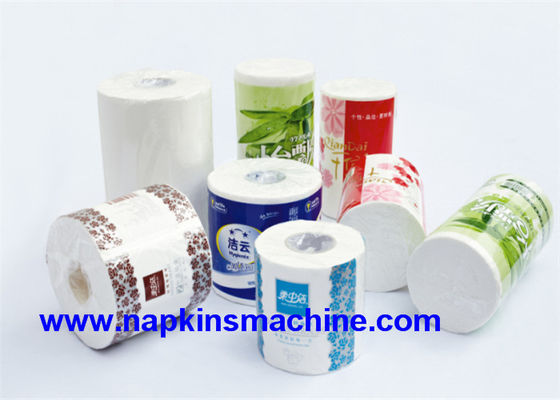

Het automatische Closetrol en Keukenhanddoek het In reliëf maken Perforeren Makend Machine moet het ruwe document perforeren en snijden in diverse grootte volgens gevraagd. Het afgewerkte product is keurig, in goede orde en met gelijkheidsspanning. Het heeft de eigenschap van compacte structuur, gemakkelijke en stabiele verrichting, minder elektriciteitsverbruik en dekking een klein gebied van 8,4 m ². De hoogste productiesnelheid is 120-160m/min. Dit materiaal is regelbaar om het gevraagde afgewerkte product te ontmoeten. Dit model is het ideale materiaal voor document makend fabriek en document verwerkingsfabriek.

Dit materiaal kan ruw document van 1.2m, 1.75m, 1.95m, 2.15m, 2.35m, 2.55m, 2.75m enz. in breedte verwerken. Er zijn twee types van dit model: men is gewoon type, gebruikte het één in reliëf gemaakte eenheid voor 2 vouwdocument, en andere is punt-door-punt type, gebruikte het respectally in reliëf gemaakte eenheden voor elke.

Deze machine is bestaat uit tribune van grondstof, document die eenheid vervoeren, in reliëf makend eenheid, perforerende eenheid, rollende eenheid, elektriciteitscontrole en knipselsysteem. Het productieproces is: het afrollen — in reliëf maken → die — →perforating-→furl-→slitting.

.



Parameter



Model	1092/1575/1760/2200/2500/2900
Maximum breedte   van ruw document	1350/1750/2000/2150/2400/2800 mm,   andere te specificeren grootte
Maximum buitendiameter   van ruw document	1100mm, andere te specificeren grootte
Binnendiameter   van ruwe document kern	3“, 76 mm, andere te specificeren grootte
Buitendiameter van afgewerkt product	90135mm, andere te specificeren grootte
De controle van de productdiameter	elektrisch/pneumatisch
Snelheid	0~200m/min
Verrichtingssnelheid	180m/min
Macht	5.5~22kw veranderlijke frequentiesnelheid   het regelen
Parameter het plaatsen	HMI (kan met touch screen worden uitgerust verrichtingspaneel)
Procedurecontrole	PLC
Rem	electric&pneumatic controle
Pneumatisch systeem	3HP luchtcompressor, die de min druk is 5kg/cm2pa (door gebruiker wordt geleverd die)
Perforerend blad	4 spiraalvormige bladen van PCs
Het perforeren Grootte	108mm (+-2mm)
Afmeting en gewicht	hangt van model en configuratie af
*Options
het *Adjustable perforeren Grootte	4 bladen: 90140mm     2 bladen: 200350mm   1 blad: 200500mm (+-3mm) , om worden gespecificeerd
*Backstand	vouw 1~3 (vouwen), om worden gespecificeerd
het *Embossing	het enige in reliëf maken, het dubbele in reliëf maken, staal   aan staal (punt aan punt/convex aan vliegtuig),   het staal aan felted, staal om wollen, staal te behangen   aan rubber, pneumatisch, om worden gespecificeerd
het *Edge-embossing	onafhankelijke pneumatisch, staal aan staal, om te zijn   gespecificeerd





Hoofdlijnen





1. Het horizontale type afwikkelen zich bevindt zich: de pneumatische brede riem om document te voeden, elk jumbobroodje heeft

onafhankelijke spanningsschatter en links-rechts het aanpassen apparaat.



2. Het pneumatisch verlicht opheffen van de jumbobroodjesfunctie zeer de arbeidsintensiteit van de arbeiders.



3. De autofunctie van de eindemachine wanneer het materiaal wordt uitgeput zal het afval van grondstof minimaliseren.



4. Blijf toevoegend het alarmerende apparaat van de broodjeskern.



5.Rewinding technologie: Geëindigd - producten van vroeger het losmaken aan later het aanhalen wanneer het opnieuw opwinden, die het probleem van het scheidingsfenomeen tussen broodjesdocument en broodjeskern van het afgewerkte product na oude opslag heeft opgelost.



6. Hoge snelheid het opnieuw opwinden kan de snelheid van 180-200m/min bereiken, d.w.z., het kan het logboek ontslaan na het opnieuw opwinden in 8-12 seconden. (die het perforeren de afstand is 110mm, is het bladaantal als 200 wordt geplaatst, het volledig het het opnieuw opwinden proces in 14 seconden).



7. Het autorand in orde maken, lijm die en synchroon in één keer bespuiten verzegelen.



8. Gebruik de omhoog-inpast manier aan het winden van het afgewerkte product. Keurt voor en achterjoggingknoop goed om document te leiden





9. Dubbele Embossment, is met Enige embossment vergelijkbaar, kan dit type het document maken

zachter, beide kanten van geëindigd - de producten hebben hetzelfde effect, en wanneer het maken

het product met dezelfde diameter, het gewicht kan door over 15% verminderen.



10. Het systeem van de lijmlaminering:





A: Wanneer de opbrengst kithchen rolt de handdoek: de lijm op het convexe gezicht van het in reliëf gemaakte weefsel, en plakt vouw twee samen van weefsel.



B: Wanneer de opbrengs kleurrijke broodjes, om kleurrijke lijm tussen vouw twee drie van weefsels toe te passen, om de weefseloppervlakte diverse soorten kleurrijke patronen (het patroon vanaf het embosserpatroon) tonen, en het weefsel te maken samen zullen plakken zonder vernietig de zachtheid van het weefsel.



C, had de lijmlaminering twee grote reeksen in reliëf makend eenheden uitgerust





Technisch Vereiste



Ruw Document



(1) grootte:  Diameter≤1100mm, (Ruw Document Diameter*Width);

(3) binnendiameter:  76.2mm

Papier-voedend deel



(1) drie Lagen en Riem om document te leveren en gecontroleerd door Pomp;

(2) drie stukken originele as met Spanningsklem (3 duimdocument kern en Schachtkoker); Regelbare grootte;

(3) pneumatisch Ladingsdocument Apparaat

(4) ruwe Document Handaanpassing



Automatisch coreless apparaat





Het in reliëf maken Deel



(1) één vastgesteld staal aan rubberdie het in reliëf maken eenheid (het In reliëf maken patroon door koper wordt aangeboden)



Het opnieuw opwinden van Deel



(1) de binnen Regelbare Diameter belde:  15mm60mm

(2) diameter van geëindigd - producten:  90-130 mm

(3) volledige automatisch past het opnieuw opwinden van perforatiegrootte aan

(4) gebruikend het Hogere belangrijke document type gebeëindigd opnieuw opwinden - de producten en stoten knoop aan lood ruw document aan

(5) het gebruiken van de internationale geavanceerde PLC computer programmeringstechnologie, de Veranderlijke verordening van de frequentiesnelheid en HMI-interface

(6) verzegelend:  het automatische in orde maken, kleefstof, het verzegelen



Controledeel



(1) noodsituatieapparaat;

(2) voltage: De Hoofdmotor 7.5KW van AC380V 50HZ,

(3) de luchtdruk vereiste minder dan 0,5 die MPA (door de gebruiker wordt geleverd)

(4) elektromagnetisch snelheids regelend apparaat
