de Enige Closetrol die van 380V 50Hz 3PH Machine maken

Het enige Broodje die van het Broodjestoiletpapier Machineproductielijn 380V 50Hz, 3 PH maken





Beschrijving

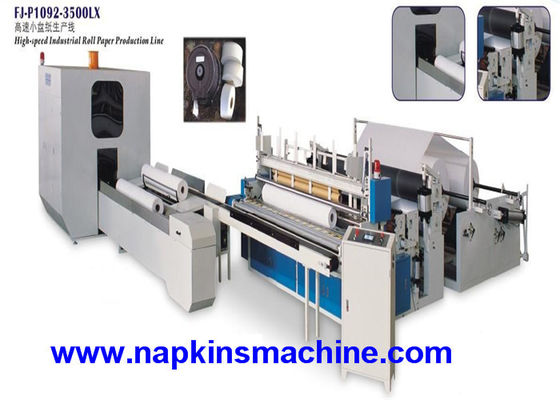

Het enige het Document van het Broodjestoiletpapier Broodje die Machineproductielijn maken bestaat uit één reeks van het Opnieuw opwinden en Toiletpapiermachine perforeren (of kan met hoge snelheid het opnieuw opwinden en geperforeerde toiletpapier en handdoekdocument machine uitrusten) (het kan 2 of 3 reeksen volgens vereiste zijn), vervoeren 1 reeks van de Automatische Machine van de Logboekzaag, en 1 reeks van de Automatische Machine van de Toiletpapierverpakking voor Veelvoudige Broodjes en riemen.



Parameter





Eerste Deel



Rewindermachine



Hoofd Technische Parameter
Elektrische bron	380V, 50Hz, 3 PH
Gebeëindigde Broodjesdiameter	90150mm
De gebeëindigde Diameter van de Broodjeskern	Φ 48 mm
Grondstoffendiameter	≤Φ 1100 mm (Andere grootte kan worden aangepast)
De Diameter van de Grondstoffenkern	3“ (76,2 mm) (Andere grootte is beschikbaar)
Breedte van Grondstof	1750mm, slechts voor het produceren van keukendocument broodje
GSM van ruw document	19-25g
Perforerende Hoogte	105~160mm
Snelheid	120-150 meters/min
Parameter het Plaatsen	LCD van de aanrakingsknoop het paneel van de het Schermverrichting
Programmacontrolemechanisme	Programmeerbaar Controlemechanisme (PLC)
Mechanisme het Drijven	synchrone riemaandrijving
Het in reliëf maken Rol	Polyurethaan het in reliëf maken rol
Het in reliëf maken type	Punt aan punt
Kleureneenheid	Zonder kleurendruk
Lamineringseenheid	Met laminering
accumulator	Één reeks
	40 stukkenplanken welke opslag kan zijn 20 stukken van gebeëindigd broodje
Afwikkelende Document Tribune	2
Macht	De veranderlijke controle van de frequentiesnelheid, 32KW
Machinegrootte	9500×3100×2200mm (L×W×H)
Gewicht	12000kg



Tweede Deel



Document opslagrek



closetrollengte	1800mm (Andere specificatiesbehoefte aan naar maat gemaakt)
closetroldiameter	Φ95mm~Φ140mm
Opslagdocument hoeveelheid	150~160 broodjes
Opslagsnelheid	25 broodjes/min
Opslagdocument hoeveelheid	Facultatief 40 tot 400 document broodje (de Specificaties moeten naar maat gemaakt zijn)
Machinegrootte	4000*3000*5500mm (Specificaties volgens de daadwerkelijke grootte)
PLC	PLC (Delta)



Derde Deel



Het logboek zag machine





Lengte van closetrol	1750mm (Andere specificatiesbehoefte aan naar maat gemaakt)
closetroldiameter	Φ105~φ115mm (Andere specificatiesbehoefte aan naar maat gemaakt)
ontwerpsnelheid	120 snijden /min
stabiele snelheid	100 snijden /min
Scherp systeem	Het pneumatische, het malen tijdinterval is regelbaar
Drijfsysteem	Delta servomotoren
macht	11KW
machinegrootte	6500*2500*2000mm (Andere specificaties volgens de daadwerkelijke grootte)
bladgrootte	φ610*4.7 (mm)
voltage	380V 50HZ
machinegewicht	4.5T



Vierde Deel



Broodjes/de machine van de pakverpakking



macht	220V 50HZ
De belangrijkste kringsmacht	0.74KW
De verzegelende transformator van de verbindings scherpe macht	0.45KW
totale macht	1.19KW
luchtdruk	0,4-0.5MPA





Eigenschap



1 de machine met het Automatische kern lading en vervangen. De logboeken worden automatisch daarna ontslagen



het eindigen het winden, en begint dan opnieuw te winden. De kernen kunnen aan om het even welke grootte van kernen binnen worden aangepast



één minuut. Na klaar geweest met het winden van de automatisch ontslagen rol. Het is goedkeurt de opdringer van het machanismwapen



om de rol te ontslaan. De minimumdiameter van gebeëindigd broodje is 60mm.

2 het automatische in orde maken, het lijmen en het verzegelen: het heeft het traditionele verzegelen van broodjes met vervangen



het internationale populaire in orde maken en het verzegelen, die kunnen hebben 10~18mm verwijderen van vergemakkelijken de steel beginnen zich terug te trekken



het document. Tegelijkertijd,



het kan de verspilling van het document zeer verminderen, dus om de productiekost te verminderen.

3 geavanceerde PLC programmeerbare controletechnologie: de het winden profielen kunnen bij het begin strak zijn



van het winden van, en dan los het worden, om de problemen te vermijden dat de kernen daarna van de broodjes los zijn



oude opslag.

4 de automatische opsporing van document onderbreking en het document verpakken omhoog: om de hoogte te waarborgen - kwaliteit van geëindigd



rolt evenin de hoge snelheidsverrichting.

5 Coreless die systeem opnieuw opwinden heeft traditionele mathod veranderd om de kern te nemen om met kwaliteit te maken



stevige coreless rol. Het verminderen van de arbeidskrachten. Met mes van de hoge precisie screwy perforatie.



6 met 4 perforatiebladen om het duidelijke perforeren te maken. De perforerende langs gecontroleerde hoogte



versnellingsbak. Drie backstands, pneumatische jumbobroodjeslading, en pneumatisch het brede riemdocument afwikkelen zich



het drijven, en individuele de controleeenheid van de Webspanning voor elk jumbobroodje.

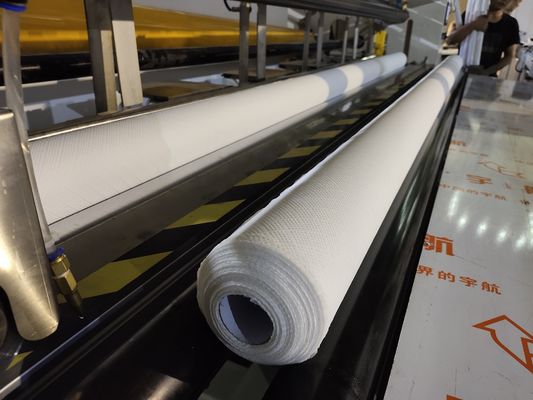

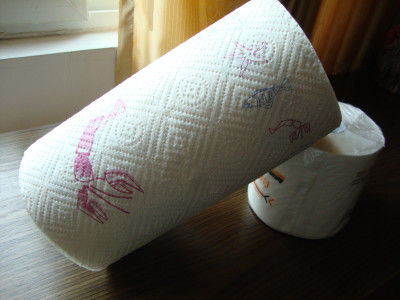

7 punt aan punt het in reliëf maken eenheid: het document is in reliëf gemaakt aan beide kanten en voelt zachter. Het maakt



in reliëf maken duidelijker



en beter. De gebeëindigde broodjes in vergelijking met dezelfde diameter rolt met minder document. Het Web kan zijn



ingepast op de machine door twee stoot knopen aan. Het is meer veiligheid en gemakkelijker om het Web te voeden.
