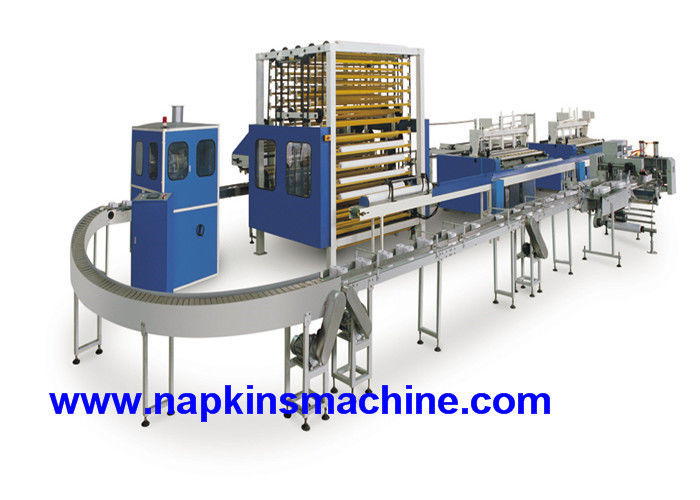

De Productielijn van de hoge snelheidsclosetrol, Closetroldocument Kernmachine
Beschrijving
Het volledige automatische Toiletpapierdocument Broodje die Machineproductielijn maken is het nieuwste model dat op basis van onze quondam automatische re-spoel en buitenlands wordt bevorderd
technologie.
Heel wat geavanceerde controletechnologie wordt gebruikt in deze lijn, zoals: De Controlesysteem van de programmalogica; HMI;
één schakelaar van knoop Chinees-Engelsen; de synchrone aandrijving van de frequentieomzetting; integratie van werktuigkundigen, electrics en foto. Het is
uitgerust met gehele probleeminformatie. Het kan elke actie van rewinder ontdekken en aanpassen
om rewinder in optimale situatie automatisch te houden. Bijvoorbeeld: Er is binnen een systeem van de Webspanning
de lijn, het kan snelheid volgens de spanning van Web controleren zodat kan het verschillend type van jumbobroodje aanpassen.
Zo is het de beste keus om het weefsel van de hoogste-rangbadkamers en keukenhanddoek voor document bedrijf te produceren.
De kenmerken van rewinder zijn als volgt:
1, wikkelt zich is uitgerust met het gesloten systeem van de de omzettingscontrole van de lijnfrequentie af.
2, wanneer de Web zich niet richten, u kunnen op het scherm van de aanrakingsknoop werken om het jumbobroodje tot te bewegen
de Web richten zich.
3, wanneer de kerneenheid geen kern kan ontdekken of de kern zal uitputten, zullen de machine om exploitant alarmeren te vertellen of
arbeiders om sommige kernen op de kernsteun te zetten.
4, wanneer de machine loopt, Web breken plotseling om reden van snelheidsverandering scherp af van
probleem van jumbobroodje.
5, Graad van strakheid kunnen worden aangepast terwijl een logboek opnieuw opwindt. Het kan verschillende mate van veroorzaken
strakheid in één logboek.
6, wanneer een logboek opnieuw opwindt, de volgende kern zijn klaar.
7, om de reden om geavanceerde technologie te gebruiken: De Controlesysteem van de programmalogica; de synchrone aandrijving van de frequentieomzetting; integratie van werktuigkundigen, electrics en foto.
8, wanneer het gebeëindigde logboek komt om en van verzegelaar bespuiten, het in orde maken, lijm de steel te verwijderen die kunnen bij worden gebeëindigd verzegelen
zelfde tijd.
9, het in reliëf maken de eenheid en het lijminstrument, rand het in reliëf maken eenheid, druksysteem zijn orde door klant.
Parameter
|
Machinenaam
|
Volledig Automatische Rewinder
|
|
Model
|
1092/1575/1760/2200/2500/2900
|
|
Maximum breedte
van ruw document
|
1350/1750/2000/2150/2400/2800 mm,
andere te specificeren grootte
|
|
Maximum buitendiameter
van ruw document
|
1100mm, andere te specificeren grootte
|
|
Binnendiameter
van ruwe document kern
|
3“, 76 mm, andere te specificeren grootte
|
|
Buitendiameter van afgewerkt product
|
90135mm, andere te specificeren grootte
|
|
De controle van de productdiameter
|
elektrisch/pneumatisch
|
|
Snelheid
|
0~200m/min
|
|
Verrichtingssnelheid
|
180m/min
|
|
Macht
|
5.5~22kw veranderlijke frequentiesnelheid
het regelen
|
|
Parameter het plaatsen
|
HMI (kan met touch screen worden uitgerust
verrichtingspaneel)
|
|
Procedurecontrole
|
PLC
|
|
Rem
|
electric&pneumatic controle
|
|
Pneumatisch systeem
|
3HP luchtcompressor, die de min druk
is 5kg/cm2pa (door gebruiker wordt geleverd die)
|
|
Perforerend blad
|
4 spiraalvormige bladen van PCs
|
|
Het perforeren Grootte
|
108mm (+-2mm)
|
|
Afmeting en gewicht
|
hangt van model en configuratie af
|
|
*Options
|
|
|
het *Adjustable perforeren
Grootte
|
4 bladen: 90140mm
2 bladen: 200350mm
1 blad: 200500mm (+-3mm)
, om worden gespecificeerd
|
|
*Backstand
|
vouw 1~3 (vouwen), om worden gespecificeerd
|
|
het *Embossing
|
het enige in reliëf maken, het dubbele in reliëf maken, staal
aan staal (punt aan punt/convex aan vliegtuig),
het staal aan felted, staal om wollen, staal te behangen
aan rubber, pneumatisch, om worden gespecificeerd
|
|
het *Edge-embossing
|
onafhankelijke pneumatisch, staal aan staal, om te zijn
gespecificeerd
|
ACCUMULATOR
|
PUNT
|
2900
|
|
Logboekdiameter
|
2850mm
|
|
Logboekdiameter
|
Φ90~Φ135mm
|
|
Efficiënt logboek Qty
|
300logs
|
|
Snelheid
|
20 logboeken/min
|
|
Macht
|
3KW
|
LOGBOEKzaag
|
Logboeklengte
|
1500mm2700mm
|
|
Logboekvoer
|
Servobesturing het voeden systeem
|
|
Snelheid
|
160cuts/min, 4rolls/cut
|
|
Het voeden kanaal
|
4channels
|
|
Malend systeem
|
Het pneumatische malen, parameter kan op controlebord worden geplaatst
|
|
Cirkelbladdiameter
|
Φ610mm
|
|
Scherpe tolerantie
|
±1mm
|
|
Logboekgrootte
|
Φ90~135mm
|
|
Het systeem van de stofzuiging
|
Verwijder het weefsel en het malende stof
|
|
Controlesysteem
|
PLC
|
|
Installatiemacht
|
Hoofdmotor: 15KW
|
Elektrodelen en ander Delenmerk
|
Nr
|
Naam
|
Merk
|
Originele Plaats
|
|
1
|
Frequentiecomité
|
Siemens
|
Duitsland
|
|
2
|
Motor
|
Siemens
|
Duitsland
|
|
3
|
Pneumatische Delen
|
Schneider
|
Duitsland
|
|
4
|
Messenlager
|
NSK
|
Japan
|
|
5
|
Staal
|
SKD
|
Japan
|
|
6
|
Touch screen
|
Delta
|
Taiwan
|
Van het de Lage Prijspapieren zakdoekje van de fabrieksverkoop de Productielijntoiletpapier die Machine voor Verkoop maken
Eigenschappen:
Het automatische Document van het Hoge snelheidstoilet Maxi Roll Rewinding Machine is voor toiletpapierbroodje/maxibroodjesverwerking.
De machine heeft kern het voeden eenheid, kan zowel met als zonder kern doen. De grondstof van jumbobroodje na het volledige in reliëf maken of rand het in reliëf maken, toen perforatie, eindknipsel en bespuit de staartlijm wordt een logboek. Dan kan het werkend met snijmachine en verpakkingsmachine om te worden geëindigd - producten. De machine wordt gecontroleerd door PLC, stellen de mensen het door touch screen in werking, is het gehele proces automatisch, gemakkelijk te werken, lager de mensenkosten. En Onze machine kan speciaal-gemaakt volgens de eisen van cliënten.
|
Model
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Jumbobroodjes Max. breedte
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. Jumbobroodjesdiameter
|
2-3 bevindt zich (pls specificeer wanneer orde)
Document gramgewicht 13-16 g/m2
|
|
Jumbobroodje Status
|
Standardφ3“ (76.2mm) (Andere gespecificeerde grootte)
|
|
Gegevens het plaatsen
|
HMI
|
|
Programmerend controlemechanisme
|
PLC, touch screen
|
|
Stel Snelheid in werking
|
0-230m/min 15000-25000 rolls/8hours
|
|
Gebeëindigde Logboek Buitendia.
|
φ90-140mm
|
|
Gebeëindigde Logboek Binnendia.
|
φ38-76mm
|
|
Perforatieafstand
|
100150mm
|
|
Het mechanische drijven
|
Het drijven door Stepless versnellingsbak
|
|
Lucht - systeem
|
3HP luchtcompressor, min. druk 5kg/cm2pa (verstrek door gebruiker)
|
|
Het hoofd drijven
|
De snelheidsregelgeving 7.5-15KW 380V, 50HZ van de frequentieomzetting
|
|
Het in reliëf maken eenheid
|
Staal aan rubber
|
|
Afmetingen
|
6x3x1.7 (lengte x breedte x hoogte); (m)
|
|
Gewicht
|
3T-4T (hangt van het Model af u hebt)
|
|
Opties:
|
|
|
Embossment Rol
|
Het vliegtuig, Enige Reeks, Dubbele Reeksen kan worden bevolen
|
|
Kleurendrukeenheid
|
1-2 de kleuren kunnen orde zijn
|
|
Lamineringseenheid
|
Kan worden bevolen
|
|
Rand-in reliëf makende Lijn
|
Het staal aan Staal werkt door Pneumatisch
|

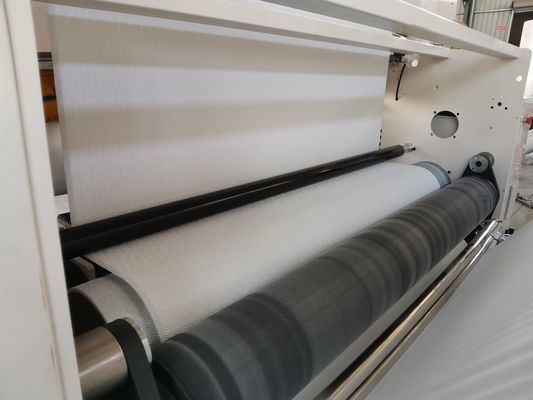

De Beelden van het machinedetail:
Deco-de Delen van de Kleurenlaminering:
