Volledig Automatisch Closetrolproductielijn/Papieren zakdoekje die Machine maken
Beschrijving

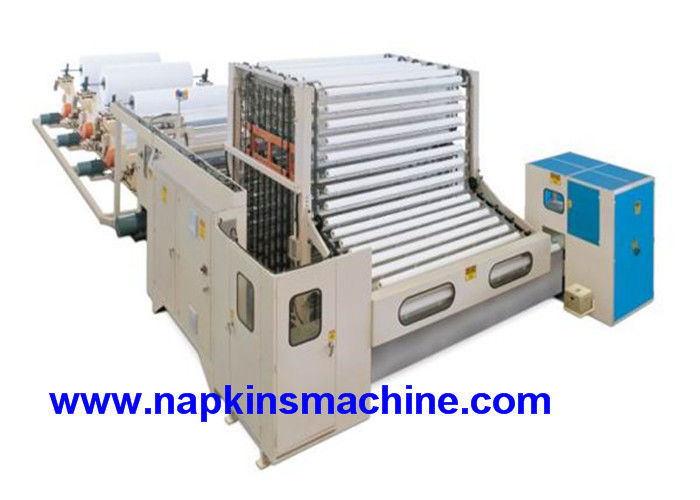

Volledig automatisch Toiletpapierdocument Broodje die Machineproductielijn maken
de lijn van de toiletpapiermachine met inbegrip van 3 machines, de grondstof zal worden aangezet
rewinder voor zich afwikkelen, het in reliëf maken die, het perforeren, dan in document opnieuw opwinden
logboeken, toen de document logboeken voor knipsel in korte stukken.
De productielijn is bestaat uit het Volgende van Machine
|
Nr.
|
Punt
|
hoeveelheid (plaats)
|
|
1
|
Kern Windende Machine
|
1
|
|
2
|
Toiletpapier Rewinder
|
1
|
|
3
|
Het logboek zag Snijder (2 Stegen)
|
1
|
Parameter
Eerste Deel
Rewindermachine
|
Hoofd Technische Parameter
|
|
Elektrische bron
|
380V, 50Hz, 3 PH
|
|
Gebeëindigde Broodjesdiameter
|
90150mm
|
|
De gebeëindigde Diameter van de Broodjeskern
|
Φ 48 mm
|
|
Grondstoffendiameter
|
≤Φ 1100 mm (Andere grootte kan worden aangepast)
|
|
De Diameter van de Grondstoffenkern
|
3“ (76,2 mm) (Andere grootte is beschikbaar)
|
|
Breedte van Grondstof
|
1750mm,
slechts voor het produceren van keukendocument broodje
|
|
GSM van ruw document
|
19-25g
|
|
Perforerende Hoogte
|
105~160mm
|
|
Snelheid
|
120-150 meters/min
|
|
Parameter het Plaatsen
|
LCD van de aanrakingsknoop het paneel van de het Schermverrichting
|
|
Programmacontrolemechanisme
|
Programmeerbaar Controlemechanisme (PLC)
|
|
Mechanisme het Drijven
|
synchrone riemaandrijving
|
|
Het in reliëf maken Rol
|
Polyurethaan het in reliëf maken rol
|
|
Het in reliëf maken type
|
Punt aan punt
|
|
Kleureneenheid
|
Zonder kleurendruk
|
|
Lamineringseenheid
|
Met laminering
|
|
accumulator
|
Één reeks
|
|
40 stukkenplanken
welke opslag kan zijn 20 stukken van gebeëindigd broodje
|
|
Afwikkelende Document Tribune
|
2
|
|
Macht
|
De veranderlijke controle van de frequentiesnelheid, 32KW
|
|
Machinegrootte
|
9500×3100×2200mm (L×W×H)
|
|
Gewicht
|
12000kg
|
Tweede Deel
Document opslagrek
|
closetrollengte
|
1800mm (Andere specificatiesbehoefte aan naar maat gemaakt)
|
|
closetroldiameter
|
Φ95mm~Φ140mm
|
|
Opslagdocument hoeveelheid
|
150~160 broodjes
|
|
Opslagsnelheid
|
25 broodjes/min
|
|
Opslagdocument hoeveelheid
|
Facultatief 40 tot 400 document broodje (de Specificaties moeten naar maat gemaakt zijn)
|
|
Machinegrootte
|
4000*3000*5500mm
(Specificaties volgens de daadwerkelijke grootte)
|
|
PLC
|
PLC (Delta)
|
Derde Deel
Het logboek zag machine
|
Lengte van closetrol
|
1750mm (Andere specificatiesbehoefte aan naar maat gemaakt)
|
|
closetroldiameter
|
Φ105~φ115mm (Andere specificatiesbehoefte aan naar maat gemaakt)
|
|
ontwerpsnelheid
|
120 snijden /min
|
|
stabiele snelheid
|
100 snijden /min
|
|
Scherp systeem
|
Het pneumatische, het malen tijdinterval is regelbaar
|
|
Drijfsysteem
|
Delta servomotoren
|
|
macht
|
11KW
|
|
machinegrootte
|
6500*2500*2000mm
(Andere specificaties volgens de daadwerkelijke grootte)
|
|
bladgrootte
|
φ610*4.7 (mm)
|
|
voltage
|
380V 50HZ
|
|
machinegewicht
|
4.5T
|
Vierde Deel
Broodjes/de machine van de pakverpakking
|
macht
|
220V 50HZ
|
|
De belangrijkste kringsmacht
|
0.74KW
|
|
De verzegelende transformator van de verbindings scherpe macht
|
0.45KW
|
|
totale macht
|
1.19KW
|
|
luchtdruk
|
0,4-0.5MPA
|
De Machineproductielijn van het toiletpapierbroodje met inbegrip van
1 . één reeks van volledig automatisch toiletpapier opnieuw opwindende en perforerende machine
2 . één reeks van volledig automatisch logboek zag machine
3 . één reeks van de volledige automatische veelvoudige machine van de broodjesverpakking
Toiletpapier die Machineshoofdlijnen maken
1 . Goedkeurend met geavanceerde het Merkplc van Siemens programmeringstechnologie,
2. Goedkeuring met Siemens wat betreft de Montages van de het Schermparameter.
3 . Het jumbobroodje bevindt zich: 2. Elk jumbobroodje heeft onafhankelijke spanningsschatter en links-rechts het aanpassen apparaat, en pneumatische brede riem om document te voeden,
4 . Het pneumatisch verlicht opheffen van de jumbobroodjesfunctie zeer de arbeidsintensiteit van de arbeiders
5 . De autofunctie van de eindemachine wanneer het materiaal wordt uitgeput zal het afval van grondstof minimaliseren.
6 . Blijf toevoegend het alarmerende apparaat van de broodjeskern.
7. Machinesnelheid: 180-200m/min
8 . Het autorand in orde maken, lijm die en synchroon in één keer bespuiten verzegelen.
9. De grafiek van de productiestroom: Jumbobroodje Unrewinding -Lijmlaminering (het In reliëf maken Weefsel) -Perforerend Weefsel-Rand het In orde maken en Nevellijm -Gebeëindigd Toiletpapierlogboek
Van het de Lage Prijspapieren zakdoekje van de fabrieksverkoop de Productielijntoiletpapier die Machine voor Verkoop maken
Eigenschappen:
Het automatische Document van het Hoge snelheidstoilet Maxi Roll Rewinding Machine is voor toiletpapierbroodje/maxibroodjesverwerking.
De machine heeft kern het voeden eenheid, kan zowel met als zonder kern doen. De grondstof van jumbobroodje na het volledige in reliëf maken of rand het in reliëf maken, toen perforatie, eindknipsel en bespuit de staartlijm wordt een logboek. Dan kan het werkend met snijmachine en verpakkingsmachine om te worden geëindigd - producten. De machine wordt gecontroleerd door PLC, stellen de mensen het door touch screen in werking, is het gehele proces automatisch, gemakkelijk te werken, lager de mensenkosten. En Onze machine kan speciaal-gemaakt volgens de eisen van cliënten.
|
Model
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Jumbobroodjes Max. breedte
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. Jumbobroodjesdiameter
|
2-3 bevindt zich (pls specificeer wanneer orde)
Document gramgewicht 13-16 g/m2
|
|
Jumbobroodje Status
|
Standardφ3“ (76.2mm) (Andere gespecificeerde grootte)
|
|
Gegevens het plaatsen
|
HMI
|
|
Programmerend controlemechanisme
|
PLC, touch screen
|
|
Stel Snelheid in werking
|
0-230m/min 15000-25000 rolls/8hours
|
|
Gebeëindigde Logboek Buitendia.
|
φ90-140mm
|
|
Gebeëindigde Logboek Binnendia.
|
φ38-76mm
|
|
Perforatieafstand
|
100150mm
|
|
Het mechanische drijven
|
Het drijven door Stepless versnellingsbak
|
|
Lucht - systeem
|
3HP luchtcompressor, min. druk 5kg/cm2pa (verstrek door gebruiker)
|
|
Het hoofd drijven
|
De snelheidsregelgeving 7.5-15KW 380V, 50HZ van de frequentieomzetting
|
|
Het in reliëf maken eenheid
|
Staal aan rubber
|
|
Afmetingen
|
6x3x1.7 (lengte x breedte x hoogte); (m)
|
|
Gewicht
|
3T-4T (hangt van het Model af u hebt)
|
|
Opties:
|
|
|
Embossment Rol
|
Het vliegtuig, Enige Reeks, Dubbele Reeksen kan worden bevolen
|
|
Kleurendrukeenheid
|
1-2 de kleuren kunnen orde zijn
|
|
Lamineringseenheid
|
Kan worden bevolen
|
|
Rand-in reliëf makende Lijn
|
Het staal aan Staal werkt door Pneumatisch
|
De Beelden van het machinedetail:
Deco-de Delen van de Kleurenlaminering:
