Gezichtsweefsel die Machine en van de Verpakkingsmachine Document Productielijn vouwen
Beschrijving
De automatische Productielijn van het Hoge snelheids Gezichtspapieren zakdoekje de Servo Gedreven Motor is is hoofdzakelijk voor de productie van in dozen gedane gezichtsweefsels, zachte tekenings gezichtsweefsels en v-vouwenkeukenrollen. Het gehele productieproces gaat als dit: ruw die document in de vouwende machine en de gevouwen gezichtsweefselsoutput wordt gevoed, automatisch gescheurd en gesorteerd die en in vakje verpakkingsmachine of plastic verpakkingsmachine wordt geladen. Deze productielijn wordt uitgevoerd naar Europa en Zuidoost-Azië en andere markten, heeft het lof van nieuw en de stamgasten gewonnen. Het keurt geavanceerd PLC computer programmeersysteem goed en de snelheid past door omschakelaar, automatische het stapelen eenheid aan. HMI-verrichtingspaneel om alle gegevens in te voeren.
Specificatie
|
Model
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
Andere te specificeren grootte.
|
|
Jumbobroodjesbreedte
|
400mm
|
600mm
|
800mm
|
1000mm
|
1200mm
|
2000mm
|
|
Geopende grootte
|
200x200mm±2mm 210x210mm±2mm 250x230mm±2mm
|
|
Gevouwen grootte
|
200x100mm±2mm 210x105mm±2mm 250x115mm±2mm
|
|
Jumbobroodjesdiameter
|
≤1200mm.
|
|
Binnenkerndiameter
|
3“ (76mm)
|
|
Grondstof
|
13-18 g/m2 voor 2 vouwen, 18-35 g/m2 voor het enige weefsel van de vouw houten pulp.
Andere aan te passen g/m2.
Ander materiaal zoals aan te passen Niet-geweven of Airlaid.
|
|
Productiesnelheid
|
900-1200 blad/min/steeg, afhankelijk van grootte, document kwaliteit en arbeidersverrichting.
|
|
Het vouwen van Sectie
|
Het vacuüm vouwen met vacuümpomp.
V vouwen/Interfold. N aan te passen vouwen, m-vouwen, c-vouwen of het speciale vouwen.
Hogere vaste bladen, bodembladen het roteren.
|
|
Ontrollersectie
|
Achtertribune twee.
Automatisch ladings jumbobroodje pneumatisch.
Met brede vlakke gedreven riem.
Met spanningssysteem door kegelkatrol die manueel wordt aangepast
Gedreven door onafhankelijke motor, elk jumbodiebroodje door een onafhankelijke motor wordt gecontroleerd. GEEN ketting.
|
|
Het in reliëf maken sectie
|
Staal aan rubber het in reliëf maken eenheden.
Pneumatisch controlesysteem. Gecontroleerd door cilinders.
Met gevoelde oliewisser voor het verwijderen van statische elektriciteit, weefselafval, en stof uit de rollen.
|
|
Spanningssysteem
|
Manueel aangepast door kegelkatrol of snelheidscontrolemechanisme.
|
|
Tellend systeem
|
Het pneumatische tellen.
Wankel links-rechts het tellen of inktteken.
|
|
Controlesysteem
|
De controle van de frequentiesnelheid (omschakelaarscontrole)
STOOT functie aan
De functie van het noodsituatieeinde
Autoeinde als het document breekt.
Het optische sensor ontdekken
|
|
Geïnstalleerde Macht
|
4-11KW voor hoofdmotor, 7.5-37 kW voor vacuümpomp, 3phase 380V 50hz of aangepast.
|
|
Luchtdruk
|
0.5Mpa (door de klant wordt voorbereid die).
|
|
Scherp Systeem
|
|
Snijmachines
|
Logboekzaag
|
AutoLintzaag
|
|
Scherpe Snelheid
|
80-130 gesneden/min/kanaal x 1 of 2 kanalen
|
40-70 gesneden/min
|
|
De uitvoerbare grootte van de weefselbundel
|
breedte: 45 mm - 120 Regelbare mm,
Hoogte: 30mm -140 Regelbare mm,
Lengte: 2002800mm van het willekeurige lengte servo (regelbaar) volgen
|
|
Scherpe grootte
|
Het servo regelbaar volgen.
|
|
Controlesysteem
|
Het servo volgen, PLC controle, LCD touch screenvertoning.
|
|
Geïnstalleerde Macht
|
8KW, AC380V 50hz of aangepast.
|
4KW, AC380V 50hz of aangepast.
|
|
Verpakkingssysteem
|
|
Machines
|
Volledig-auto de Verpakkingsmachine van de Kartondoos
|
De volledig-auto Zachte Machine van de Type Plastic Verpakking
|
|
Verpakkingssnelheid
|
25-30 doos/min
|
60-75 zak/min
|
|
Geïnstalleerde Macht
|
0.75Kw voor hoofdmotor 2.4Kw voor het Verwarmen van macht,
3phase 380v 50hz of aangepast.
|
5.4Kw voor hoofdmotor 3.6Kw voor het Verwarmen van macht,
3phase 380v 50hz of aangepast.
|
|
Facultatieve Punten
|
|
Lamineringssectie
|
Genesteld aan genesteld of Punt om Laminering te richten.
|
|
Het in reliëf maken Sectie
|
Staal aan staal of staal aan rubber.
Onlangs-vernieuwde het in reliëf maken technologie.
|
|
Druksectie
|
1-4 kleuren flexographic druk
Inktdruk op basis van water
Ceramische anilox
Drogend systeem
Gesloten druksysteem
|
|
Het autosysteem van de Webgids
|
Elektrosysteem
|
|
Het autosysteem van de Webspanning
|
Beroemd merk
|
Hoofdspecificatie

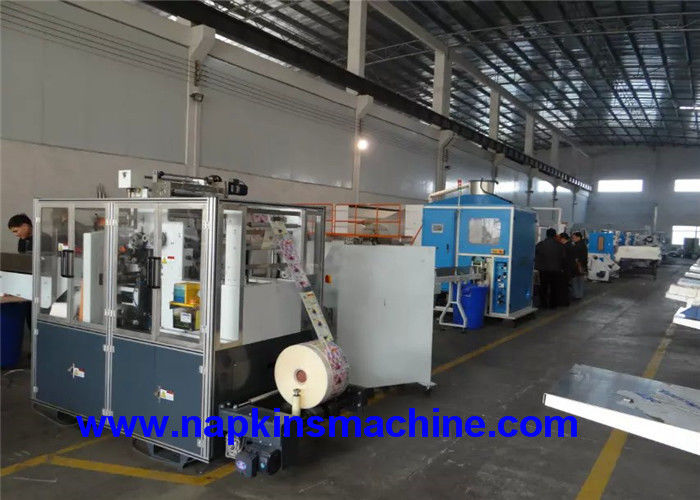

De Grafiek van de de Productiestroom van het gezichtspapieren zakdoekje: unrewinding jumbobroodje --het in reliëf maken eenheid -het vouwen van eenheid -het scheuren (het snijden) -het tellen -output.
1.Jumbo-het broodje bevindt zich: 2: Wallboard type strcutuer, 20mm de plaat van het diktestaal
2. De structuur van de Mianmachine: Wallboard type strcutuer, 50mm de plaat van het diktestaal
3. Uitgerust met pneumatische type brede riem om document te vervoeren, heeft elk jumbobroodje onafhankelijke spanningsschatter en links-rechts het aanpassen apparaat.
4.Pneumatic het opheffen van jumbobroodjeseenheid om de arbeidssterkte te verminderen.
5.Auto-einde wanneer het document breekt om het afval van document te verminderen
6. De scherpe breedte is regelbaar vrij van 100210mm.
5. Facultatieve Eenheden: het in reliëf maken eenheid en rand het in reliëf maken eenheid.
8.Roots het vacuümbuil absorberende systeem met sterke zuiging, negatieve druk is stabiel.
9. keuren de geavanceerde PLC van Siemens controle van het computorprogramma, de frequentieinvertor van Siemens goed om snelheid aan te passen,
10. het auto tellen en schikt stapels, met het raken van de Montages van de het schermparameter
11. Het in reliëf maken eenheid: Staal aan Staal
Elektrodelen en ander Delenmerk
|
Nr
|
Naam
|
Merk
|
Originele Plaats
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Delen
|
Omron
|
Duitsland
|
|
3
|
Vacuümpomp
|
Longtech
|
Taiwai
|
|
3
|
Frequentieconvertor
|
Delta
|
Taiwai
|
Productomschrijving
Hoog - de Machinedocument van het kwaliteits Gezichtsweefsel Product die Machines maken
Eigenschappen:
Gezichtsweefsel die machine het werk stroom maken: De jumbobroodjes worden die in de gewenste breedte zijn gescheurd gesneden door de scheurende cilinders, en interfolded toen in interoverlapped rechthoekige gezichtsweefselbladen.
Deze machine keurt onafhankelijke servomotoraandrijving, en automatische document spanningscontrole automatische het merken functings goed. Het featurse van hoge snelheid, het aardige vouwen en gemakkelijke verrichting.
1.Can ordestaal aan rubber het in reliëf maken gescheiden broodjes, pneumatisch.
2.Wallboard rek en Machine lopende stabiliteit en uiterst goed en snel.
3.Pneumatic jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionstment, en de controle van de Webspanning.
4.Equipped met wortelstype vacuümpomp voor stabiel runnen van de machine.
5.Make diverse productenbreedte als vereiste.
6.Equipped met rand het in reliëf maken samen plise de eenheid te houden.
7.The de machine zal wanneer het gebroken document ophouden. Het vermijdt afval door geen gebroken die document of document wordt veroorzaakt.
8.The het Web kan op de machine door twee worden ingepast aanstoot knopen, is het veiliger en gemakkelijker om het Web in te passen.
1. Specificatie van Gezichtsweefsel die Machine vouwen:
|
Machinemodel
|
Sym-190/6L (Andere te specificeren grootte)
|
|
Geëindigd - producten Geopende Grootte
|
95x (120-210) x2mm
|
|
Het vouwen van Productengrootte
|
190x (120-210) x2mm
|
|
Grondstoffenbreedte
|
1260mm
|
|
Grondstoffendiameter
|
1200mm
|
|
De Diameter van de Grondstoffenkern
|
76.2mm
|
|
Outputcapaciteit (8 uren)
|
2000-3000kg
|
|
Het in reliëf maken Eenheid
|
Staal aan rubber
|
|
Rand het In reliëf maken
|
Staal aan staal rand het in reliëf maken, onafhankelijke pneumatische regelgeving
|
|
Het scheuren van Eenheid
|
Het pneumatische scheuren
|
|
Hoofd Servomoter-Macht
|
5.5kw
|
|
Wikkel de Macht van de Frequentiemotor af
|
1.5kw (2 eenheden)
|
|
Vacuümsysteem
|
18,5 kW-Vacuümpomp (de Wortelsventilator van Taiwan)
|
|
Pneumatisch Systeem
|
3HP luchtcompressor, Min. druk 5kg/cm2PA (Leverancier door gebruiker zelf)
|
|
Drijfsysteem
|
Timingsriem
|
|
Afmeting
|
5870x2800x2207mm
|
|
Gewicht
|
Ongeveer 5 ton
|
2. De specificatie van Enig Kanaallogboek zag Snijmachine:
|
Benoeming
|
Parameterwaarden
|
|
De lengte van niets sneed gezichtsweefsel af
|
minimum 500mm
|
|
De Hoogte van weefsel
|
30~130mm
|
|
Machinesnelheid
|
20~150cut/min
|
|
Werkende snelheid
|
20~120cut/min
|
|
Ronde blad buitendiamete
|
Φ610mm
|
|
Document die cirkelmessen hoogste snelheid snijden
|
980R/min
|
|
Geëindigd - productenspecificatie
|
70~300mm
|
|
Document breedte
|
70~110mm
|
|
Scherpe Lengte
|
70~300mm
|
|
Resterende Lengte
|
20~65mm
|
|
Macht
|
11KW
|
|
Voeding
|
380V 50Hz
|
|
Luchtbron
|
0.5~0.8MPa
|
|
Machinegrootte
|
4600*1700*2500mm
|
|
Gewicht van machine
|
2300~2600kg
|
|
Rem
|
Parameter (auto/hand) plaatsen
|
|
Het stappen scherpend mes
|
Parameter het plaatsen (auto)
|
|
Pneumatisch scherpend mes
|
Parameter (auto/hand) plaatsen
|
|
Slaglucht
|
zonder
|
|
De totale drukschakelaar
|
Waarde (niet)
|
|
Human-computer interface
|
DELTA
|
|
Frequentiewisselaar
|
|
|
Servoaandrijving
|
DELTA
|
3. Specificatie van de Machine van de Gezichtsweefselverpakking:
1. Goedkeurend verpakkingsmanier door te verpakken, vouwend en verzegelend met compacte structuur, maakt het mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, eenvoudiger maakt de vertoning op de mens-machine interface onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om de transportband aan automatische productielijn te verbinden, die de loonkosten aan het maximum besparen.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel die, servo, en auto-einde van film het voeden zonder product controleren volgen.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
|
Weefselgrootte:
|
L: 150400mm W: 150200mm H: 35150mm
|
|
Verpakkingssnelheid:
|
40-70 zakken/min
|
|
Luchtlevering:
|
0.5-0.8MPa
|
|
Machinegewicht:
|
3300kg
|
|
Buitenafmetingen (LxWxH):
|
5885x3560x1925 (mm)
|
|
Het verwarmen macht:
|
3.6kw
|
|
Motormacht:
|
3.6kw
|
|
Verpakkingsgrootte:
|
≤230x190x100 (mm)
|
|
Het werk lawaai:
|
≤78dB
|
|
Inpakkende film:
|
CPP
|
|
Voedingtype:
|
380V, 50Hz
|
4.Specifications van Semi Automatische de Verpakkingsmachine van Twee Afzet Multizakken:
|
Verpakkingsgrootte
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpakkingssnelheid
|
10-20 zak/min
|
|
Gasdruk
|
0.5mpa-0.8mpa
|
|
Voltage & Frequentie
|
380V, 50Hz, 3Phase
|
|
Totale Macht
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Algemene Afmeting
|
4900x1650x1280mm
|
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Papieren zakdoekjezak (één rij/twee rijen)
|
