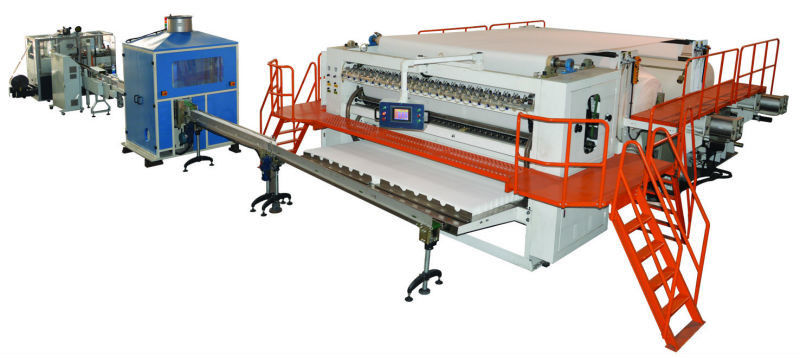

Machine 4800 van het hoge snelheids Gezichtsweefsel Bladen/Min For Cube Box Facial-Weefsel
Beschrijving
Wordt de Machine van het hoge Capaciteits Gezichtsweefsel voor het Gezichtsweefsel van de Kubusdoos ontworpen om gezichtsweefsel met hoge snelheid, het aardige vouwen en gemakkelijke verrichting te produceren. Het zal tellen
document automatisch en output in orde. En goedkeurend schroef het draaien mes om absorptie te snijden en te zuigen
vouwen en frequentieinvertor om snelheid aan te passen aan broodje en verschillende spanning van ruw document te bevestigen, keurt goed
geavanceerde PLC computerprogrammacontrole, met mens-machine interfacegegevensinvoer. Het heeft brede waaier van productiebreedte voor selectie.
Specificatie
| Gebeëindigd Papierformaat |
200×200±2mm (Andere grootte kan worden gespecificeerd) |
| Diameter van jumbobroodjes |
≤Φ1200 (Andere grootte kan worden gespecificeerd) |
| Document kern binnendiameter van jumbobroodjes |
76.2mm (Andere grootte kan worden gespecificeerd) |
| Snelheid |
60-80M/Min |
| Controlemechanisme |
Elektrisch-magnetisch pas aan |
| In reliëf makend materiaal |
Staal aan Staal |
| Enbossingsvoorwaarde |
De rol van de woldoek, wolrol, rubberrol en staalrol |
| Zij rollende embossment |
Staal aan Staal, controlemechanisme met alle accomodatie |
| Het scheuren van systeem |
Pneumatisch wijze punt-knipsel |
| vacuümsysteem |
7.5KW |
| Pneumatische systeemdruk |
> 4kg/cm2 (door klanten wordt verstrekt die) |
Hoofdspecificatie
-
Snelheid: 4800sheets/min
-
Het vouwen van Type: Interfold
-
Rand het In reliëf maken
-
De Delta van de frequentieconvertor
-
Motor: Siemens
-
Pneumatische Delen AIRTAC
-
20mm de raadsplaat van de diktemuur voor achtertribune
-
40mm de raadsplaat van de diktemuur voor het in reliëf maken van eenheid
-
30mm de raadsplaat van de diktemuur voor cilinder die delen vouwen
-
Foto-elektrische schakelaar (magisch oog) Omron
Elektrodelen en ander Delenmerk
| Nr |
Naam |
Merk |
Originele Plaats |
| 1 |
Motor |
Siemens |
China |
| 2 |
Pneumatische Delen |
Omron |
Duitsland |
| 3 |
Vacuümpomp |
Longtech |
Taiwai |
| 3 |
Frequentieconvertor |
Delta |
Taiwai |
Doos-trekkende gezichtsweefselmachine moet een goede die plaat van document snijden in het proces „V“ type wordt gevouwen van document
verwerkingsmateriaal, machines en mechanische hand die bijgestaan vacuüm gebruiken het vouwen van principe.
1. Het automatische tellen sub-beetjerij van output;
2. De messen van de schroefscheerbeurt, het vacuüm vouwen;
3. Het veranderlijke snelheid afwikkelen zich, kan aan basisniveau van spanning worden aangepast;
4. Gecontroleerd door PLC computer te programmeren, pneumatisch, op document, gemakkelijk te werken;
5. De motor van de frequentieomzetting om energie te besparen;
6. De productbreedte kan worden aangepast om marketing te vergemakkelijken;
7. Het ondersteunende document, document het rollende apparaat van de patroonrand, het patroon is de duidelijke, flexibele en marktvraag. (Patroon door de gasten wordt geselecteerd die)
Productomschrijving
Hoog - de Machinedocument van het kwaliteits Gezichtsweefsel Product die Machines maken
Eigenschappen:
Gezichtsweefsel die machine het werk stroom maken: De jumbobroodjes worden die in de gewenste breedte zijn gescheurd gesneden door de scheurende cilinders, en interfolded toen in interoverlapped rechthoekige gezichtsweefselbladen.
Deze machine keurt onafhankelijke servomotoraandrijving, en automatische document spanningscontrole automatische het merken functings goed. Het featurse van hoge snelheid, het aardige vouwen en gemakkelijke verrichting.
1.Can ordestaal aan rubber het in reliëf maken gescheiden broodjes, pneumatisch.
2.Wallboard rek en Machine lopende stabiliteit en uiterst goed en snel.
3.Pneumatic jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionstment, en de controle van de Webspanning.
4.Equipped met wortelstype vacuümpomp voor stabiel runnen van de machine.
5.Make diverse productenbreedte als vereiste.
6.Equipped met rand het in reliëf maken samen plise de eenheid te houden.
7.The de machine zal wanneer het gebroken document ophouden. Het vermijdt afval door geen gebroken die document of document wordt veroorzaakt.
8.The het Web kan op de machine door twee worden ingepast aanstoot knopen, is het veiliger en gemakkelijker om het Web in te passen.
1. Specificatie van Gezichtsweefsel die Machine vouwen:
|
Machinemodel
|
Sym-190/6L (Andere te specificeren grootte)
|
|
Geëindigd - producten Geopende Grootte
|
95x (120-210) x2mm
|
|
Het vouwen van Productengrootte
|
190x (120-210) x2mm
|
|
Grondstoffenbreedte
|
1260mm
|
|
Grondstoffendiameter
|
1200mm
|
|
De Diameter van de Grondstoffenkern
|
76.2mm
|
|
Outputcapaciteit (8 uren)
|
2000-3000kg
|
|
Het in reliëf maken Eenheid
|
Staal aan rubber
|
|
Rand het In reliëf maken
|
Staal aan staal rand het in reliëf maken, onafhankelijke pneumatische regelgeving
|
|
Het scheuren van Eenheid
|
Het pneumatische scheuren
|
|
Hoofd Servomoter-Macht
|
5.5kw
|
|
Wikkel de Macht van de Frequentiemotor af
|
1.5kw (2 eenheden)
|
|
Vacuümsysteem
|
18,5 kW-Vacuümpomp (de Wortelsventilator van Taiwan)
|
|
Pneumatisch Systeem
|
3HP luchtcompressor, Min. druk 5kg/cm2PA (Leverancier door gebruiker zelf)
|
|
Drijfsysteem
|
Timingsriem
|
|
Afmeting
|
5870x2800x2207mm
|
|
Gewicht
|
Ongeveer 5 ton
|
2. De specificatie van Enig Kanaallogboek zag Snijmachine:
|
Benoeming
|
Parameterwaarden
|
|
De lengte van niets sneed gezichtsweefsel af
|
minimum 500mm
|
|
De Hoogte van weefsel
|
30~130mm
|
|
Machinesnelheid
|
20~150cut/min
|
|
Werkende snelheid
|
20~120cut/min
|
|
Ronde blad buitendiamete
|
Φ610mm
|
|
Document die cirkelmessen hoogste snelheid snijden
|
980R/min
|
|
Geëindigd - productenspecificatie
|
70~300mm
|
|
Document breedte
|
70~110mm
|
|
Scherpe Lengte
|
70~300mm
|
|
Resterende Lengte
|
20~65mm
|
|
Macht
|
11KW
|
|
Voeding
|
380V 50Hz
|
|
Luchtbron
|
0.5~0.8MPa
|
|
Machinegrootte
|
4600*1700*2500mm
|
|
Gewicht van machine
|
2300~2600kg
|
|
Rem
|
Parameter (auto/hand) plaatsen
|
|
Het stappen scherpend mes
|
Parameter het plaatsen (auto)
|
|
Pneumatisch scherpend mes
|
Parameter (auto/hand) plaatsen
|
|
Slaglucht
|
zonder
|
|
De totale drukschakelaar
|
Waarde (niet)
|
|
Human-computer interface
|
DELTA
|
|
Frequentiewisselaar
|
|
|
Servoaandrijving
|
DELTA
|
3. Specificatie van de Machine van de Gezichtsweefselverpakking:
1. Goedkeurend verpakkingsmanier door te verpakken, vouwend en verzegelend met compacte structuur, maakt het mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, eenvoudiger maakt de vertoning op de mens-machine interface onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om de transportband aan automatische productielijn te verbinden, die de loonkosten aan het maximum besparen.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel die, servo, en auto-einde van film het voeden zonder product controleren volgen.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
|
Weefselgrootte:
|
L: 150400mm W: 150200mm H: 35150mm
|
|
Verpakkingssnelheid:
|
40-70 zakken/min
|
|
Luchtlevering:
|
0.5-0.8MPa
|
|
Machinegewicht:
|
3300kg
|
|
Buitenafmetingen (LxWxH):
|
5885x3560x1925 (mm)
|
|
Het verwarmen macht:
|
3.6kw
|
|
Motormacht:
|
3.6kw
|
|
Verpakkingsgrootte:
|
≤230x190x100 (mm)
|
|
Het werk lawaai:
|
≤78dB
|
|
Inpakkende film:
|
CPP
|
|
Voedingtype:
|
380V, 50Hz
|
4.Specifications van Semi Automatische de Verpakkingsmachine van Twee Afzet Multizakken:
|
Verpakkingsgrootte
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpakkingssnelheid
|
10-20 zak/min
|
|
Gasdruk
|
0.5mpa-0.8mpa
|
|
Voltage & Frequentie
|
380V, 50Hz, 3Phase
|
|
Totale Macht
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Algemene Afmeting
|
4900x1650x1280mm
|
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Papieren zakdoekjezak (één rij/twee rijen)
|
