Het Document die van het hoge snelheidstoiletpapier/en Machine, Auto maken die lijmen verzegelen in orde maken
Beschrijving
Het automatische Toiletpapierdocument het In reliëf maken Perforeren is Makend Machine geïntegreerd met de internationaal geavanceerde PLC technologie. Het heeft veranderlijke snelheidsaanpassing en besturingssysteem van de aanrakings het mens-machine interface. Het keurt de onlangs ontworpen eenheid van het lijminstrument die goed lijmen meer eenvormig maakt. Het kan van de het waterinkt van kleuren 1-3 de druksysteem voor druk gediversifieerd fijn patroon, merk toevoegen dat met karakters van duidelijke en heldere druk is, nauwkeurig overdruk, hoge snelheid en het stabiele lopen.
Eigenschap
1. De automatische kernlading en het plaatsen, na het opnieuw opwinden van een broodje van document, document buis zullen in de volgende vooraf bepaalde positie en het begin worden geplaatst aan het opnieuw opwinden van het document broodje.
2. Het automatische in orde maken, het lijmen en het verzegelen: Na voltooiing van document broodje, automatisch snijd het Web, en lijm het bespuiten af, en toen het automatische is verzegelen, het gehele document broodje afwerking
3. Wanneer het gebeëindigde logboek komt om en kan van verzegelaar, het in orde maken, lijm de steel te verwijderen die tegelijkertijd worden gebeëindigd bespuiten de verzegelen.
4. met onafhankelijke drijfaccumulator.
5. met lintzaag, kan een eenvoudige productielijn vormen

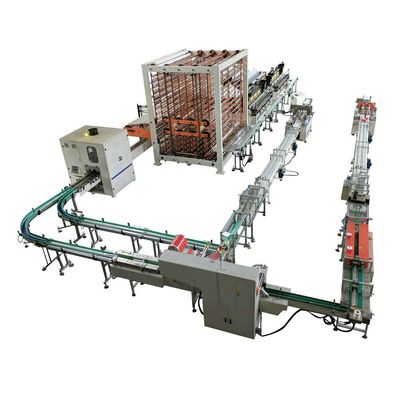

6. de volledige automatische productielijn DCY50104, Deze productielijn is samengesteld uit rewinder, Logboekaccumulator, de snijder van de Logboekzaag
7. rand het in reliëf maken de eenheid, het in reliëf maken eenheid, lamineringseenheid is orde door klant, Opbrengs verschillende patronen en types van toiletpapier, keukenhanddoek
Parameter
|
Machinetype
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Maximum breedte van ruw document
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Buitendia. van ruw document
|
1200mm (andere te specificeren grootte)
|
|
Document afwikkelende tribune
|
1-3 laag (Qty. van ruwe document te specificeren broodjes) (om worden bevolen)
|
|
Binnendia. van ruwe document kern
|
3“ (76.2mm) (andere te specificeren grootte)
|
|
Parameter het plaatsen
|
HMI-Verrichtingsinterface/het geraakte scherm
|
|
Programmeringscontrole
|
PLC
|
|
Het remmen
|
Elektronische /Air-drukcontrole
|
|
Machinesnelheid
|
0-200m/min
|
|
Werkende snelheid
|
0-180m/min
|
|
Buitendia. van afgewerkt product
|
90135mm (andere te specificeren grootte)
|
|
Binnendia. van afgewerkt productkern
|
2550mm
|
|
Controle van buitendia. Geëindigd
|
Elektronisch /pneumatic
|
|
Het perforeren
|
4 stukken Aambeeld zachte bladen, grootte is 108±2mm (andere te specificeren grootte)
|
|
Het perforeren grootte
|
Regelbaar ben
|
|
Pneumatisch systeem
|
3HP die de luchtcompressor, met de min. druk is 5kg/cm2pa (door gebruiker wordt geleverd)
|
|
Controlevoltage
|
Stabiele voltageDC24V
|
|
Mechanische structuur
|
Het type van muurplaat
|
|
Mechanische transmissie
|
Steplessversnellingsbak
|
|
Transmissiemethode
|
Koppelingketen
|
|
Macht
|
5.5-22kw het veranderlijke Frequentiesnelheid regelen
|
|
Controle van het perforeren
|
Pneumatisch
|
|
Extra functie (om worden bevolen)
|
|
Het in reliëf maken
|
Het enige in reliëf maken, het dubbele in reliëf maken, staal aan staal het in reliëf maken, het pneumatische in reliëf maken
|
|
Rand die – in reliëf maken
|
Speciaal pneumatisch rand het in reliëf maken apparaat
|
|
Het lijmen
|
Keukenhanddoek: punt die aan punt/punt aan het zij lijmen lijmen
|
|
Decoratief het lijmen systeem
|
Het patroon is vanaf het het in reliëf maken ontwerp
|
Facultatief Materiaal:
1. Twee het in reliëf maken eenheden kunnen met 3 worden uitgerust leggend document tribune.
2. De elektrische eenheid keurt beroemd merk van China, genoemd „Zheng DA“ goed elektrische eenheid. Deze machine rust ook met PLC uit, heeft het redelijke structuur en gemakkelijke verrichting.
3. Axletree keurt beroemd merk van China, genoemd goed de bakaxletree van Ha ER.
De naam van vervangstuk van de machine:
1. Gebruiksverwerking, anti-druk en geschikt voor schadeovergang van staalas.
2. De elektrische eenheid keurt beroemd merk van China, genoemd „Zheng DA“ goed elektrische eenheid. Deze machine rust ook met PLC uit, heeft het redelijke structuur en gemakkelijke verrichting.
3. Axletree keurt beroemd merk van China, genoemd goed de bakaxletree van Ha ER.
Elektrodelen en ander Delenmerk
|
Nr
|
Naam
|
Merk
|
Originele Plaats
|
|
1
|
Frequentiecomité
|
Siemens
|
Duitsland
|
|
2
|
Motor
|
Siemens
|
Duitsland
|
|
3
|
Pneumatische Delen
|
Schneider
|
Duitsland
|
|
4
|
Messenlager
|
NSK
|
Japan
|
|
5
|
Staal
|
SKD
|
Japan
|
|
6
|
Touch screen
|
Delta
|
Taiwan
|
Van het de Lage Prijspapieren zakdoekje van de fabrieksverkoop de Productielijntoiletpapier die Machine voor Verkoop maken
Eigenschappen:

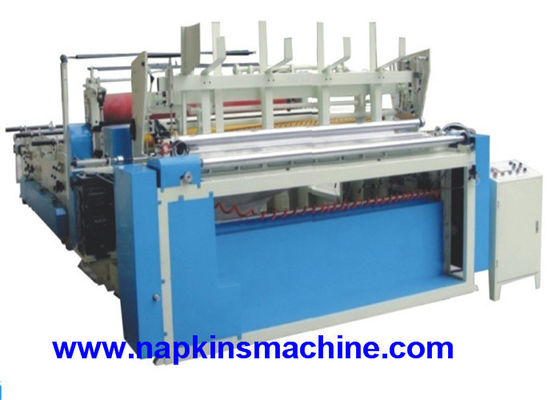

Het automatische Document van het Hoge snelheidstoilet Maxi Roll Rewinding Machine is voor toiletpapierbroodje/maxibroodjesverwerking.
De machine heeft kern het voeden eenheid, kan zowel met als zonder kern doen. De grondstof van jumbobroodje na het volledige in reliëf maken of rand het in reliëf maken, toen perforatie, eindknipsel en bespuit de staartlijm wordt een logboek. Dan kan het werkend met snijmachine en verpakkingsmachine om te worden geëindigd - producten. De machine wordt gecontroleerd door PLC, stellen de mensen het door touch screen in werking, is het gehele proces automatisch, gemakkelijk te werken, lager de mensenkosten. En Onze machine kan speciaal-gemaakt volgens de eisen van cliënten.
|
Model
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Jumbobroodjes Max. breedte
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. Jumbobroodjesdiameter
|
2-3 bevindt zich (pls specificeer wanneer orde)
Document gramgewicht 13-16 g/m2
|
|
Jumbobroodje Status
|
Standardφ3“ (76.2mm) (Andere gespecificeerde grootte)
|
|
Gegevens het plaatsen
|
HMI
|
|
Programmerend controlemechanisme
|
PLC, touch screen
|
|
Stel Snelheid in werking
|
0-230m/min 15000-25000 rolls/8hours
|
|
Gebeëindigde Logboek Buitendia.
|
φ90-140mm
|
|
Gebeëindigde Logboek Binnendia.
|
φ38-76mm
|
|
Perforatieafstand
|
100150mm
|
|
Het mechanische drijven
|
Het drijven door Stepless versnellingsbak
|
|
Lucht - systeem
|
3HP luchtcompressor, min. druk 5kg/cm2pa (verstrek door gebruiker)
|
|
Het hoofd drijven
|
De snelheidsregelgeving 7.5-15KW 380V, 50HZ van de frequentieomzetting
|
|
Het in reliëf maken eenheid
|
Staal aan rubber
|
|
Afmetingen
|
6x3x1.7 (lengte x breedte x hoogte); (m)
|
|
Gewicht
|
3T-4T (hangt van het Model af u hebt)
|
|
Opties:
|
|
|
Embossment Rol
|
Het vliegtuig, Enige Reeks, Dubbele Reeksen kan worden bevolen
|
|
Kleurendrukeenheid
|
1-2 de kleuren kunnen orde zijn
|
|
Lamineringseenheid
|
Kan worden bevolen
|
|
Rand-in reliëf makende Lijn
|
Het staal aan Staal werkt door Pneumatisch
|

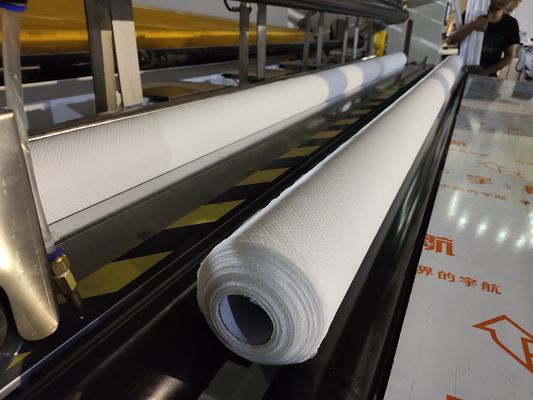

De Beelden van het machinedetail:
Deco-de Delen van de Kleurenlaminering:
