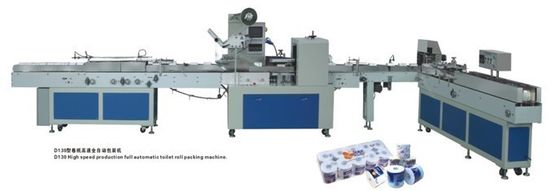

De volledig Automatische Machine van de Closetrolverpakking met PLC en Touch screen
Beschrijving
Twee Partijen die de Verpakkingsmachine van het Toiletpapierbroodje met wordt 80-120 broodjes/min verzegelen gebruikt om het enige broodje van het broodjestoiletpapier in te pakken. De machine is volledige automatisch en met PLC en Touch screen.
Specificatie
|
Toepassingsgebied
|
Toiletpapierbroodje
|
|
Invoermanier
|
Volledige automatisch
|
|
Ontwerpsnelheid
|
30~150 broodjes/min.
|
30~180 broodjes/min.
|
30~200 broodjes/min.
|
|
Productiesnelheid
|
30~120 broodjes/min.
|
30~150rolls/min.
|
30~180rolls/min.
|
|
Gemiddelde Tijd voor Specificatietransformatie
|
≤ 5min.
|
|
Verander de Verpakkingsfilm
|
≤ 1min.
|
|
Diameter van Toiletpapierbroodje
|
Φ85 – 120mm (aangepast)
|
|
Lengte van Toiletpapierbroodje
|
L80 – (aangepaste) L115mm
|
|
Document de Tolerantie van de Broodjesdiameter
|
±5mm
|
|
Document de Tolerantie van de Broodjeslengte
|
±3mm
|
|
De Waaier van de de Positiefout van het drukontwerp
|
Verpakkingsmachine direction±3mm
|
|
Machineafmeting (L×W×H)
|
4000×800×1480mm (hang van configuratie af)
|
|
De verpakkende Houder van het Filmbroodje
|
Kies uit
|
Kies uit
|
Dubbel
|
|
Machinegewicht
|
1000kg~1500 (hang van configuratie af)
|
|
Filmmaterialen
|
BOPP. SOORTEN CPP
|
|
Filmdikte
|
0,015 – 0.03mm
|
|
Max Film Reel Diameter
|
≤Φ380mm
|
|
De Diameter van de kernspoel
|
Φ70 – 76mm
|
|
Max Film Reel Width
|
≤Φ430mm
|
|
Samengeperste AirConsumption
|
150 L/min.
|
|
Pneumatische Systeemdruk
|
6 MPA
|
|
Voeding
|
380V / 50HZ
|
|
Totale Macht
|
3~4KW (hang van configuratie af)
|
|
Voltagevariatie
|
±10%
|
|
I/O Input (VDC)
|
24VDC
|
|
I/O Output (VDC)
|
24VDC
|
|
De hoofdcomponent van de Motiecontrole
Configuratienormen
|
TECO, DELTA, OMRON, WEINWIEW EN BINNENLANDS BEROEMD MERK HDNEST,
HRB, RT PLANEARY, (AANGEPASTE) HUYU, VTV, ENZ.
|
|
Machinekleur en Ambacht
|
Zilveren metaal, verfdeklaag
|
Hoofdfuncties
1. De goedkeuring van verpakkingsmanier door te verpakken, het vouwen en het verzegelen met compacte structuur,
het maakt mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, de vertoning op
de mens-machine interface maakt eenvoudiger onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om te verbinden
transportband met automatische productielijn, die de loonkosten besparen aan het maximum.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel controlerend, het servo volgen,
en auto-einde van film het voeden zonder product.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
7. De gemakkelijke scheur wordt gemaakt door pneumatische en broodjes scherpe manieren. Het wordt toegepast met stepless
snelheidsmotor en servomotor als controlesysteem.
Elektrodelenmerk
|
Nr
|
Deelnaam
|
Merk
|
Opmerkingen
|
|
1
|
Hoofdcontrolebord
|
Soontrue
|
|
|
2
|
Omschakelaar
|
Panasonic
|
1.5kw
|
|
3
|
Omschakelaar
|
Panasonic
|
0.4kw
|
|
4
|
Stevig relais
|
Shanghai Chaocheng
|
|
|
5
|
Machtsschakelaar
|
FUJI
|
30A
|
|
6
|
Fotocel
|
SUNX
|
|
|
7
|
Touch screen
|
HITECH
|
|
|
8
|
Temperaturen. controlemechanisme
|
OMRON
|
|
|
9
|
Motor
|
VTV
|
|
|
10
|
Lager
|
NSK
|
|

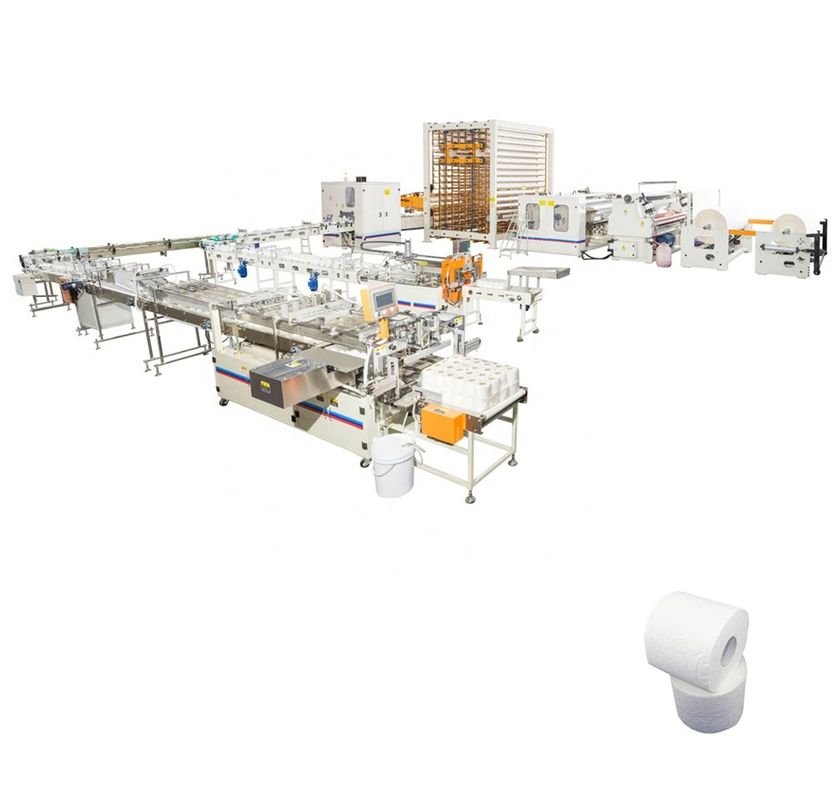

Van het de Lage Prijspapieren zakdoekje van de fabrieksverkoop de Productielijntoiletpapier die Machine voor Verkoop maken
Eigenschappen:

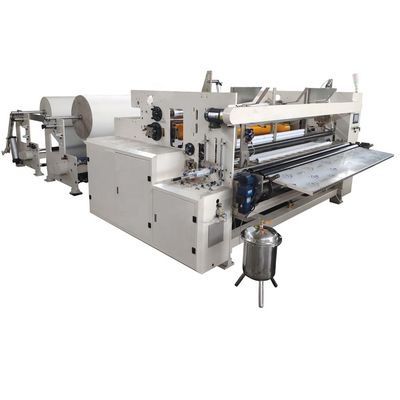

Het automatische Document van het Hoge snelheidstoilet Maxi Roll Rewinding Machine is voor toiletpapierbroodje/maxibroodjesverwerking.
De machine heeft kern het voeden eenheid, kan zowel met als zonder kern doen. De grondstof van jumbobroodje na het volledige in reliëf maken of rand het in reliëf maken, toen perforatie, eindknipsel en bespuit de staartlijm wordt een logboek. Dan kan het werkend met snijmachine en verpakkingsmachine om te worden geëindigd - producten. De machine wordt gecontroleerd door PLC, stellen de mensen het door touch screen in werking, is het gehele proces automatisch, gemakkelijk te werken, lager de mensenkosten. En Onze machine kan speciaal-gemaakt volgens de eisen van cliënten.
|
Model
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Jumbobroodjes Max. breedte
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. Jumbobroodjesdiameter
|
2-3 bevindt zich (pls specificeer wanneer orde)
Document gramgewicht 13-16 g/m2
|
|
Jumbobroodje Status
|
Standardφ3“ (76.2mm) (Andere gespecificeerde grootte)
|
|
Gegevens het plaatsen
|
HMI
|
|
Programmerend controlemechanisme
|
PLC, touch screen
|
|
Stel Snelheid in werking
|
0-230m/min 15000-25000 rolls/8hours
|
|
Gebeëindigde Logboek Buitendia.
|
φ90-140mm
|
|
Gebeëindigde Logboek Binnendia.
|
φ38-76mm
|
|
Perforatieafstand
|
100150mm
|
|
Het mechanische drijven
|
Het drijven door Stepless versnellingsbak
|
|
Lucht - systeem
|
3HP luchtcompressor, min. druk 5kg/cm2pa (verstrek door gebruiker)
|
|
Het hoofd drijven
|
De snelheidsregelgeving 7.5-15KW 380V, 50HZ van de frequentieomzetting
|
|
Het in reliëf maken eenheid
|
Staal aan rubber
|
|
Afmetingen
|
6x3x1.7 (lengte x breedte x hoogte); (m)
|
|
Gewicht
|
3T-4T (hangt van het Model af u hebt)
|
|
Opties:
|
|
|
Embossment Rol
|
Het vliegtuig, Enige Reeks, Dubbele Reeksen kan worden bevolen
|
|
Kleurendrukeenheid
|
1-2 de kleuren kunnen orde zijn
|
|
Lamineringseenheid
|
Kan worden bevolen
|
|
Rand-in reliëf makende Lijn
|
Het staal aan Staal werkt door Pneumatisch
|
De Beelden van het machinedetail:
Deco-de Delen van de Kleurenlaminering:
