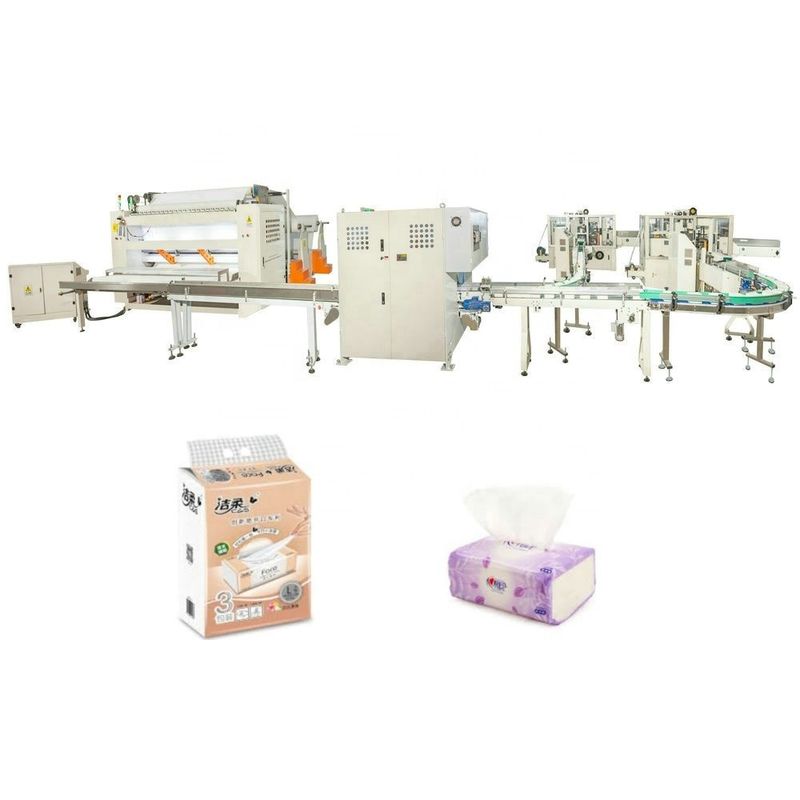

Kartondoos die Gezichtsweefselproductielijn met de Snijmachine van de Logboekzaag inpakken
Beschrijving
De kartondoos die Gezichtsweefselproductielijn met Logboek inpakken zag Scherpe Machinehas de functies van het in reliëf maken, het scheuren, het vouwen, het tellen en het verdelen, auto-neemt, auto die/, auto-laadt, en auto in één verzegelen vervoeren verzenden, die het gehele productieproces automatisch wordt vervuld. Deze productielijn heeft de voordelen van het eenvoudige werken, hoge productieefficiency, en het houden van verenigbaar van geëindigd - producten. Met de volledig automatische productie, kan de hoeveelheid arbeiders worden verminderd, zodat hulp om de kosten van arbeiders en het leiden kosten zeer te besparen.
Het is bestaat uit de volgende DRIE delen:
1. Automatisch Hoge snelheids Gezichtspapieren zakdoekje die Machine vouwen
2. Het automatische Enige Steeglogboek zag Snijmachine
3. De automatische Gezichtsmachine van de Papieren zakdoekjeverpakking
Het zet het jumbobroodje in gevouwen gezichtspapieren zakdoekje om. Het gehele lijnwerk regelmatig en looppasstal, die de loonkosten besparen. Het is beste keus voor het producerende gezichtspapieren zakdoekje.
Specificatie
|
Het volledige Automatische Gezichtsweefsel die van de Gezichtsweefselproductielijn Systeem vouwen
|
|
Breedte van Ouderbroodje
|
1550/2900mm
|
|
Open Grootte van Gezichtsweefsel
|
190/200±2mm
|
|
Gevouwen Grootte van Gezichtsweefsel
|
95/100+2mm
|
|
Ontwerpsnelheid
|
140m/min.
|
|
Productiesnelheid
|
120m/min. (overeenkomstig de specificaties)
|
|
Dia. van Ouderbroodje
|
≤1500mm (andere grootte kan worden aangepast)
|
|
Document Afwikkelende Tribune
|
2-6layer, individuele aandrijving (de Lagen zouden moeten worden gespecificeerd)
|
|
Het vouwen van Mechanisme
|
Het vacuümzuiging vouwen
|
|
Vouwenmanier
|
V-type het interfolding
|
|
Transversale Scherpe Manier
|
Het hogere blad wordt bevestigd, is het bodemblad draaibaar
|
|
Gezichtsweefsel het Verdelen Systeem
|
|
Het verdelen Mechanisme
|
Servobesturing, het automatische verdelen
|
|
Tellende Manier
|
Bladenbedrag op het touche screen, het automatische tellen en het verdelen wordt geplaatst die
|
|
Tellende Norm
|
100-250sheets
|
|
Het verdelen Snelheid
|
≤7 tijden/min.
|
|
Vorm van Afgewerkt product
|
Automatisch
|
|
Over Rolling
|
Automatisch
|
|
Glansmachine
|
Automatisch
|
|
Het Systeem van de gezichtsweefselopslag
|
|
Opslaghoeveelheid
|
160logs
|
|
Het leegmaken Snelheid
|
15logs/min.
|
|
Macht
|
4.4KW
|
|
Gezichtsweefsel Scherp Systeem
|
|
Machinemodel
|
Tz-fc150-2L
|
Tz-fc200-2L
|
|
Snelheid
|
150 besnoeiingen/min.
|
200cuts/min.
|
|
Document Scherp Kanaal
|
Twee kanalen
|
|
Blad-malend Systeem
|
Pneumatische blad-maalt, het malen parameters kan op het controlebord worden geplaatst.
|
|
Blad-malend Voer
|
Automatische blad-maalt
|
|
Bladspecificaties
|
φ610mm cirkelblad
|
|
Document Scherpe Lengte
|
Reeks op touch screen, Tolerance≤±1mm
|
|
Blad Verticale Tolerantie
|
Tolerance≤±1mm
|
|
Twee Randen van Document Scherpe Lengtefout
|
Reeks op touch screen
|
|
Opties
|
|
Embosser
|
Staal aan staal, staal aan rubber
|
|
Rand-embosser
|
Staal aan staal
|
|
PE Filmverpakking
|
Volgens productie kan de plaats, aan intelligente transportband en de automatische PE machine van de filmverpakking worden verbonden
|
|
De Verpakking van de kartondoos
|
de productieplaats, kan aan intelligente transportband en automatische de verpakkingsmachine van de kartondoos worden verbonden (kartonneerder)
|
Hoofdspecificatie
De Grafiek van de de Productiestroom van het gezichtspapieren zakdoekje: unrewinding jumbobroodje --het in reliëf maken eenheid -het vouwen van eenheid -het scheuren (het snijden) -het tellen -output.
1.Jumbo-het broodje bevindt zich: 2: Wallboard type strcutuer, 20mm de plaat van het diktestaal
2. De structuur van de Mianmachine: Wallboard type strcutuer, 50mm de plaat van het diktestaal
3. Uitgerust met pneumatische type brede riem om document te vervoeren, heeft elk jumbobroodje onafhankelijke spanningsschatter en links-rechts het aanpassen apparaat.
4.Pneumatic het opheffen van jumbobroodjeseenheid om de arbeidssterkte te verminderen.
5.Auto-einde wanneer het document breekt om het afval van document te verminderen
6. De scherpe breedte is regelbaar vrij van 100210mm.
5. Facultatieve Eenheden: het in reliëf maken eenheid en rand het in reliëf maken eenheid.
8.Roots het vacuümbuil absorberende systeem met sterke zuiging, negatieve druk is stabiel.
9. keuren de geavanceerde PLC van Siemens controle van het computorprogramma, de frequentieinvertor van Siemens goed om snelheid aan te passen,
10. het auto tellen en schikt stapels, met het raken van de Montages van de het schermparameter
11. Het in reliëf maken eenheid: Staal aan Staal
Elektrodelen en ander Delenmerk
|
Nr
|
Naam
|
Merk
|
Originele Plaats
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Delen
|
Omron
|
Duitsland
|
|
3
|
Vacuümpomp
|
Longtech
|
Taiwai
|
|
3
|
Frequentieconvertor
|
Delta
|
Taiwai
|
Productomschrijving
Hoog - de Machinedocument van het kwaliteits Gezichtsweefsel Product die Machines maken
Eigenschappen:
Gezichtsweefsel die machine het werk stroom maken: De jumbobroodjes worden die in de gewenste breedte zijn gescheurd gesneden door de scheurende cilinders, en interfolded toen in interoverlapped rechthoekige gezichtsweefselbladen.
Deze machine keurt onafhankelijke servomotoraandrijving, en automatische document spanningscontrole automatische het merken functings goed. Het featurse van hoge snelheid, het aardige vouwen en gemakkelijke verrichting.
1.Can ordestaal aan rubber het in reliëf maken gescheiden broodjes, pneumatisch.
2.Wallboard rek en Machine lopende stabiliteit en uiterst goed en snel.
3.Pneumatic jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionstment, en de controle van de Webspanning.
4.Equipped met wortelstype vacuümpomp voor stabiel runnen van de machine.
5.Make diverse productenbreedte als vereiste.
6.Equipped met rand het in reliëf maken samen plise de eenheid te houden.
7.The de machine zal wanneer het gebroken document ophouden. Het vermijdt afval door geen gebroken die document of document wordt veroorzaakt.
8.The het Web kan op de machine door twee worden ingepast aanstoot knopen, is het veiliger en gemakkelijker om het Web in te passen.
1. Specificatie van Gezichtsweefsel die Machine vouwen:
|
Machinemodel
|
Sym-190/6L (Andere te specificeren grootte)
|
|
Geëindigd - producten Geopende Grootte
|
95x (120-210) x2mm
|
|
Het vouwen van Productengrootte
|
190x (120-210) x2mm
|
|
Grondstoffenbreedte
|
1260mm
|
|
Grondstoffendiameter
|
1200mm
|
|
De Diameter van de Grondstoffenkern
|
76.2mm
|
|
Outputcapaciteit (8 uren)
|
2000-3000kg
|
|
Het in reliëf maken Eenheid
|
Staal aan rubber
|
|
Rand het In reliëf maken
|
Staal aan staal rand het in reliëf maken, onafhankelijke pneumatische regelgeving
|
|
Het scheuren van Eenheid
|
Het pneumatische scheuren
|
|
Hoofd Servomoter-Macht
|
5.5kw
|
|
Wikkel de Macht van de Frequentiemotor af
|
1.5kw (2 eenheden)
|
|
Vacuümsysteem
|
18,5 kW-Vacuümpomp (de Wortelsventilator van Taiwan)
|
|
Pneumatisch Systeem
|
3HP luchtcompressor, Min. druk 5kg/cm2PA (Leverancier door gebruiker zelf)
|
|
Drijfsysteem
|
Timingsriem
|
|
Afmeting
|
5870x2800x2207mm
|
|
Gewicht
|
Ongeveer 5 ton
|
2. De specificatie van Enig Kanaallogboek zag Snijmachine:
|
Benoeming
|
Parameterwaarden
|
|
De lengte van niets sneed gezichtsweefsel af
|
minimum 500mm
|
|
De Hoogte van weefsel
|
30~130mm
|
|
Machinesnelheid
|
20~150cut/min
|
|
Werkende snelheid
|
20~120cut/min
|
|
Ronde blad buitendiamete
|
Φ610mm
|
|
Document die cirkelmessen hoogste snelheid snijden
|
980R/min
|
|
Geëindigd - productenspecificatie
|
70~300mm
|
|
Document breedte
|
70~110mm
|
|
Scherpe Lengte
|
70~300mm
|
|
Resterende Lengte
|
20~65mm
|
|
Macht
|
11KW
|
|
Voeding
|
380V 50Hz
|
|
Luchtbron
|
0.5~0.8MPa
|
|
Machinegrootte
|
4600*1700*2500mm
|
|
Gewicht van machine
|
2300~2600kg
|
|
Rem
|
Parameter (auto/hand) plaatsen
|
|
Het stappen scherpend mes
|
Parameter het plaatsen (auto)
|
|
Pneumatisch scherpend mes
|
Parameter (auto/hand) plaatsen
|
|
Slaglucht
|
zonder
|
|
De totale drukschakelaar
|
Waarde (niet)
|
|
Human-computer interface
|
DELTA
|
|
Frequentiewisselaar
|
|
|
Servoaandrijving
|
DELTA
|
3. Specificatie van de Machine van de Gezichtsweefselverpakking:
1. Goedkeurend verpakkingsmanier door te verpakken, vouwend en verzegelend met compacte structuur, maakt het mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, eenvoudiger maakt de vertoning op de mens-machine interface onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om de transportband aan automatische productielijn te verbinden, die de loonkosten aan het maximum besparen.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel die, servo, en auto-einde van film het voeden zonder product controleren volgen.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
|
Weefselgrootte:
|
L: 150400mm W: 150200mm H: 35150mm
|
|
Verpakkingssnelheid:
|
40-70 zakken/min
|
|
Luchtlevering:
|
0.5-0.8MPa
|
|
Machinegewicht:
|
3300kg
|
|
Buitenafmetingen (LxWxH):
|
5885x3560x1925 (mm)
|
|
Het verwarmen macht:
|
3.6kw
|
|
Motormacht:
|
3.6kw
|
|
Verpakkingsgrootte:
|
≤230x190x100 (mm)
|
|
Het werk lawaai:
|
≤78dB
|
|
Inpakkende film:
|
CPP
|
|
Voedingtype:
|
380V, 50Hz
|
4.Specifications van Semi Automatische de Verpakkingsmachine van Twee Afzet Multizakken:
|
Verpakkingsgrootte
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpakkingssnelheid
|
10-20 zak/min
|
|
Gasdruk
|
0.5mpa-0.8mpa
|
|
Voltage & Frequentie
|
380V, 50Hz, 3Phase
|
|
Totale Macht
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Algemene Afmeting
|
4900x1650x1280mm
|
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Papieren zakdoekjezak (één rij/twee rijen)
|
