MOTOR 3000 van SIEMENS Bladen/Min PLC Gezichtsweefsel diemachine maken
| Merknaam: |
YU SHENG DA |
| ModelNumber: |
Yard-np-I |
| Certificatie: |
Ce |
| Plaats van Oorsprong: |
China |
| Minimumordehoeveelheid: |
1 reeks |
| Prijs: |
onderhandeling |
| Betalingsvoorwaarden: |
T/T |
| Leveringscapaciteit: |
10 reeksen per maand |
| Levertijd: |
60 ontvingen de werkdagen na uw betaling |
| Verpakkingsdetails: |
houten pallet bij de bodem en de plastic verpakking voor de machines |
Productomschrijving

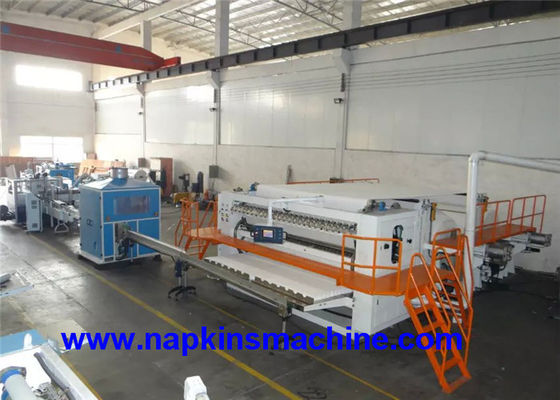

Hoog - de Machinedocument van het kwaliteits Gezichtsweefsel Product die Machines maken
Eigenschappen:

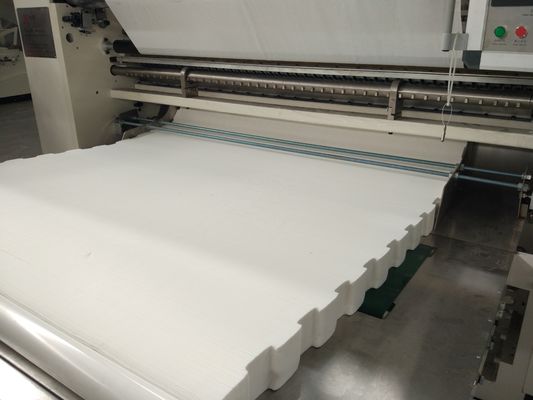

Gezichtsweefsel die machine het werk stroom maken: De jumbobroodjes worden die in de gewenste breedte zijn gescheurd gesneden door de scheurende cilinders, en interfolded toen in interoverlapped rechthoekige gezichtsweefselbladen.
Deze machine keurt onafhankelijke servomotoraandrijving, en automatische document spanningscontrole automatische het merken functings goed. Het featurse van hoge snelheid, het aardige vouwen en gemakkelijke verrichting.
1.Can ordestaal aan rubber het in reliëf maken gescheiden broodjes, pneumatisch.
2.Wallboard rek en Machine lopende stabiliteit en uiterst goed en snel.
3.Pneumatic jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionstment, en de controle van de Webspanning.
4.Equipped met wortelstype vacuümpomp voor stabiel runnen van de machine.
5.Make diverse productenbreedte als vereiste.
6.Equipped met rand het in reliëf maken samen plise de eenheid te houden.
7.The de machine zal wanneer het gebroken document ophouden. Het vermijdt afval door geen gebroken die document of document wordt veroorzaakt.
8.The het Web kan op de machine door twee worden ingepast aanstoot knopen, is het veiliger en gemakkelijker om het Web in te passen.
1. Specificatie van Gezichtsweefsel die Machine vouwen:
|
Machinemodel
|
Sym-190/6L (Andere te specificeren grootte)
|
|
Geëindigd - producten Geopende Grootte
|
95x (120-210) x2mm
|
|
Het vouwen van Productengrootte
|
190x (120-210) x2mm
|
|
Grondstoffenbreedte
|
1260mm
|
|
Grondstoffendiameter
|
1200mm
|
|
De Diameter van de Grondstoffenkern
|
76.2mm
|
|
Outputcapaciteit (8 uren)
|
2000-3000kg
|
|
Het in reliëf maken Eenheid
|
Staal aan rubber
|
|
Rand het In reliëf maken
|
Staal aan staal rand het in reliëf maken, onafhankelijke pneumatische regelgeving
|
|
Het scheuren van Eenheid
|
Het pneumatische scheuren
|
|
Hoofd Servomoter-Macht
|
5.5kw
|
|
Wikkel de Macht van de Frequentiemotor af
|
1.5kw (2 eenheden)
|
|
Vacuümsysteem
|
18,5 kW-Vacuümpomp (de Wortelsventilator van Taiwan)
|
|
Pneumatisch Systeem
|
3HP luchtcompressor, Min. druk 5kg/cm2PA (Leverancier door gebruiker zelf)
|
|
Drijfsysteem
|
Timingsriem
|
|
Afmeting
|
5870x2800x2207mm
|
|
Gewicht
|
Ongeveer 5 ton
|
2. De specificatie van Enig Kanaallogboek zag Snijmachine:
|
Benoeming
|
Parameterwaarden
|
|
De lengte van niets sneed gezichtsweefsel af
|
minimum 500mm
|
|
De Hoogte van weefsel
|
30~130mm
|
|
Machinesnelheid
|
20~150cut/min
|
|
Werkende snelheid
|
20~120cut/min
|
|
Ronde blad buitendiamete
|
Φ610mm
|
|
Document die cirkelmessen hoogste snelheid snijden
|
980R/min
|
|
Geëindigd - productenspecificatie
|
70~300mm
|
|
Document breedte
|
70~110mm
|
|
Scherpe Lengte
|
70~300mm
|
|
Resterende Lengte
|
20~65mm
|
|
Macht
|
11KW
|
|
Voeding
|
380V 50Hz
|
|
Luchtbron
|
0.5~0.8MPa
|
|
Machinegrootte
|
4600*1700*2500mm
|
|
Gewicht van machine
|
2300~2600kg
|
|
Rem
|
Parameter (auto/hand) plaatsen
|
|
Het stappen scherpend mes
|
Parameter het plaatsen (auto)
|
|
Pneumatisch scherpend mes
|
Parameter (auto/hand) plaatsen
|
|
Slaglucht
|
zonder
|
|
De totale drukschakelaar
|
Waarde (niet)
|
|
Human-computer interface
|
DELTA
|
|
Frequentiewisselaar
|
|
|
Servoaandrijving
|
DELTA
|

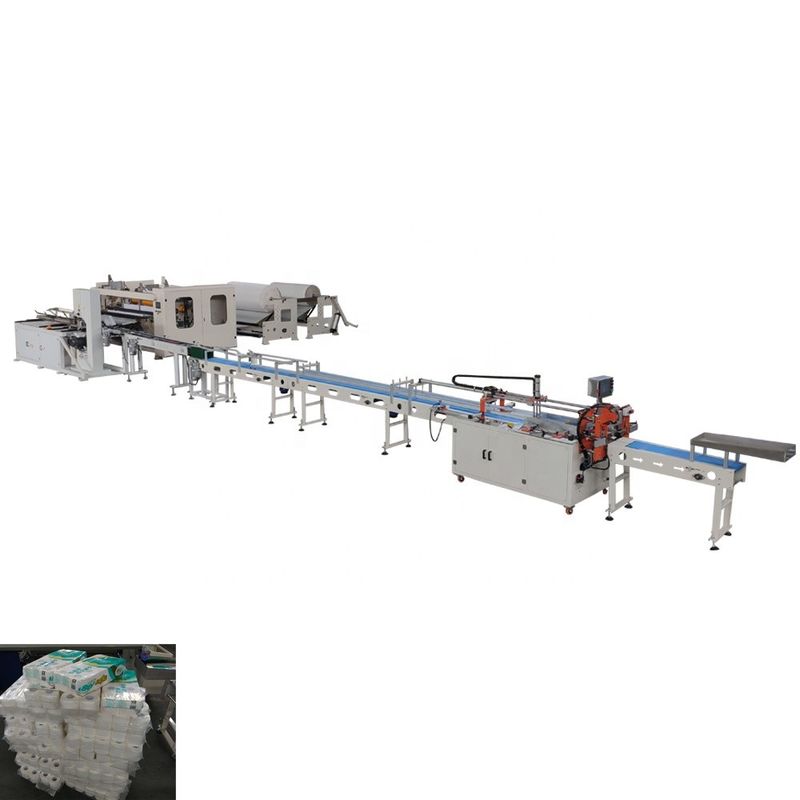

3. Specificatie van de Machine van de Gezichtsweefselverpakking:
1. Goedkeurend verpakkingsmanier door te verpakken, vouwend en verzegelend met compacte structuur, maakt het mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, eenvoudiger maakt de vertoning op de mens-machine interface onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om de transportband aan automatische productielijn te verbinden, die de loonkosten aan het maximum besparen.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel die, servo, en auto-einde van film het voeden zonder product controleren volgen.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
|
Weefselgrootte:
|
L: 150400mm W: 150200mm H: 35150mm
|
|
Verpakkingssnelheid:
|
40-70 zakken/min
|
|
Luchtlevering:
|
0.5-0.8MPa
|
|
Machinegewicht:
|
3300kg
|
|
Buitenafmetingen (LxWxH):
|
5885x3560x1925 (mm)
|
|
Het verwarmen macht:
|
3.6kw
|
|
Motormacht:
|
3.6kw
|
|
Verpakkingsgrootte:
|
≤230x190x100 (mm)
|
|
Het werk lawaai:
|
≤78dB
|
|
Inpakkende film:
|
CPP
|
|
Voedingtype:
|
380V, 50Hz
|
4.Specifications van Semi Automatische de Verpakkingsmachine van Twee Afzet Multizakken:
|
Verpakkingsgrootte
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpakkingssnelheid
|
10-20 zak/min
|
|
Gasdruk
|
0.5mpa-0.8mpa
|
|
Voltage & Frequentie
|
380V, 50Hz, 3Phase
|
|
Totale Macht
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Algemene Afmeting
|
4900x1650x1280mm
|
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Verpakking & Levering
Ons Bedrijf
Eigenschap
1. Snelheid: 3000sheets/min
2. Het vouwen van Type: 1/4 en 1/8 of 1/6 of m-vouwen of Twee die Type vouwen
3. Het in reliëf maken: staal aan staal of staal aan document.
4. Laminering: Punt aan Punt of Genesteld
5. Lijm: Henkellijm
6. Kleurendruk: Kleurendruk twee
7. Drukmodel: Flexodruk
8. Drukinkt: Inkt op basis van water
9. Drukplaatmateriaal: Anilineplaat
10. Belangrijke stukken die dragen: NSK (Japan)
11. Belangrijke stukkenstaal: SKD (Japan)
12. PLC: Delta
13. De Delta van de frequentieconvertor
14. Pneumatische Delen AIRTAC
15. Foto-elektrische schakelaar (magisch oog) Duitse ZIEKEN
16. Anilinoxrol voor Drukeenheid: Ceramische 300 lijnen
17. Motor: SIEMENS
18. Pneumatische Delen AIRTAC
19. Foto-elektrische schakelaar (magisch oog) Omron
20. 300 Lijnen ceramische rol
21. 20mm de raadsplaat van de diktemuur voor achtertribune
22. 40mm de raadsplaat van de diktemuur voor het in reliëf maken van eenheid en kleurendrukeenheid
23. de plaat van de de muurraad van 30 mm dikte voor cilinder die delen vouwen
24. Maximum buitendia. Van ruw document 1200mm
25. Binnendia. Van ruwe document kern 3 ' ‚
26. Weefselmateriaal: één vouw: 17-26g/s2 twee vouw: 16-22g/s2
Parameter
| Open grootte van afgewerkt product |
200*200-430*430mm (om worden gespecificeerd) |
| Diameter van Ruw Document Broodje |
1100mm (andere te specificeren grootte) |
| Binnendiameter van Document kern |
76.2mm (3 duim) (andere te specificeren grootte) |
| Capaciteit |
3000pieces/min |
| Tellend Apparaat |
Het elektronische Tellen |
| Het in reliëf maken Rol |
Wollen Rol |
| Macht |
De Snelheidsregelgever van de frequentieomzetting |
| Calendaring |
Staal aan staal of staal aan rubber |
| Het in reliëf maken eenheid |
Feltedrol, wollen rol, Rubberrol |
| Kleurendruk |
1-2 kleur |
| Droog Apparaat |
Heet Wind Verwarmingssysteem |
De uitvoerdetails
1. levertijd: 60 dagen
2. Ladingshaven: Shenzhenhaven (China)
3. Verpakking: In standaard de uitvoer houten gevallen
4. Container: 1 x 20 voet container (het hangt van de hoeveelheid machines af).
5. Machineinstallatie en verrichting die opleiden: De verkoper zou professionele technici en ingenieurs aan de installatie van de koper moeten verzenden om de machine te installeren en de arbeiders op te leiden. Het ronde luchtkaartje, de aanpassing en het salaris zouden door koper moeten worden betaald.
6. Garantieperiode: Één jaar (behalve gemakkelijke beschadigde delen), zal en de diensten op lange termijn met inbegrip van het verstrekken van vervangstukken aan lage prijs en hart verlenen en zal zielhulp de koper om het even welk probleem kan voorkomen oplossen.
Inleiding van hoofddelen
Ruw Document
(1) grootte: Diameter<1000mm>
(2) materiaal: 13-15g/m22 vouw, 18-22g/1-vouw
(3) binnendiameter: 76.2mm
(4) het vouwen van Grootte: De Koper biedt de Steekproef aan
Papier-voedend deel
(1) Één Laag en Riem om document te leveren en gecontroleerd door Pomp;
(2) Ruwe Document Handaanpassing;
Het in reliëf maken Deel
(1) Één eenheidsstaal aan wollen Rol (het Geklets krijgt bevestiging van de koper)
(2) Mechanische drukcontrole
(3) katoenen doek en kerosine Schoonmakend Apparaat
Het vouwen van Deel
(1) Belangrijke Document Broodjesfunctie, de het vouwen spanning van het voor regelbare deel
(2) Tellend Apparaat: Pneumatisch dislocatietype
(3) Capaciteit: 0-800pieces/min/line
Controleeenheid
(1) Apparaat van de Frequentieomzetting
(2) het Automatische Tellen Functie
(3) Noodsituatieapparaat
(4) Voltage: De Hoofdmotor 2.2KW van AC380V 50HZ,
(5) de Luchtdruk vereiste minder dan 0,5 die MPA (door de gebruiker wordt geleverd)
Vervangstuk
| Nr |
Punten |
Hoeveelheid (stuk) |
| 1 |
Mannelijk insertermes |
2 |
| 2 |
Lintzaag |
6 |
| 3 |
malend wiel |
5 |
| 4 |
Één hulpmiddeldoos |
1 |
Elektrodelen en ander Delenmerk
| Nr |
Naam |
Merk |
Originele Plaats |
| 1 |
Frequentieconvertor |
Delta |
Taiwan |
| 2 |
Motor |
Siemens |
Duitsland |
| 3 |
Pneumatische Delen |
Airtac |
Duitsland |
| 4 |
Messenlager |
NSK |
Japan |
| 5 |
Staal |
SKD |
Japan |
