Automatische V-Vouwenkeukenrol die Machine met het In reliëf maken van Systeem maken
Specificatie voor V-de Specificatie van de VOUWENkeukenrol Machine_20210… voor V-VOUWENkeukenrol Machine_20210…
Beschrijving
De automatische V-Vouwenkeukenrol die Machine met het In reliëf maken van Systeem gebruikt om V-de Handdoek te maken van de Vouwenhand met het in reliëf maken en het afsnijden van het handdoekdocument. maken wordtHet vouwen van product is het type van „C“ het vouwen. Dit soort handdoekdocument wordt gebruikt wijd in hotel, bureau en keuken enz., die en hygiëne geschikt is. Wij keuren de originele technologie van de verwezenlijkings volledige vacuümabsorptie goed, is het aanpassingsvermogen van grondstof zo sterk. Het vouwen, snijden, die enz. verscheidene processen tellen gaat samen.
Functie en Eigenschappen
1- Keurt vacuüm (Gepatenteerde) goed zuigingstechnologie. Het grootste deel van de technologie is overschrijdt andere de technologienorm van landen.
2- Met omschakelaar (DELTA/MITSUBISHI/SIEMENS) om de het werk snelheid te regelen
3- Met detector, houd automatisch op wanneer document onderbreking of looppas uit
4- De pneumatische lading van het ouderbroodje, Webspanning het controleren om het stabiele hoge snelheid lopen te waarborgen
5- Uitgerust met het in reliëf maken van systeem, het pneumatische document scheiden.
6- Uitgerust met Wortelstype vacuümpomp voor stabiel runnen van de machine.
7- Met joggingknoop en Noodsituatieknoop op machine
8- Met timingsriem en versnellingsbaktransmissie, die voor divers van de kwaliteit van ouderbroodjes geschikt is
9- Kan het werk datum op HEM interface plaatsen
10- Voeg toe olie regelmatig op essentieel onderdeel, voor het houden van de duurzaamheid van (facultatieve) delen smeer
11- Voeding: 380V, 60Hz, 3phase
Technische Parameters
|
Maximum breedte
van ruw document
|
910/1500/2050
|
|
De scherpe lengte van de outputrichting
|
180/190/195/200/210, andere te specificeren grootte
|
|
Snelheid
|
130m/min (1300sheets/min/lane)
|
|
Verrichtingssnelheid
|
100m/min (1000sheets/min/lane)
|
|
Maximum buitendiameter
van ruw document
|
1500, andere te specificeren grootte
|
|
Web het voeden bescherming
|
De automatische monitor van de Webdikte
|
|
Hogere bladstructuur
|
Octrooi-technologie spiraalvormige blad scherpe structuur
|
|
De structuur van het bodemblad
|
Octrooi-technologie met zuigingsgaten bij de bladrand
|
|
Aandrijvingstype
|
gescheiden aandrijving
|
|
Procedurecontrole
|
PLC
|
|
Het vouwen van type
|
V vouwen
|
|
Opties
|
|
*Backstand
|
vouw 2~4 (vouwen), om worden gespecificeerd
|
|
het *Embossing
|
het staal aan staal staal aan felted, staal om wollen, staal te behangen
aan te specificeren rubber,
|
|
*Lamination
|
het veelvoudige type, gelieve te specificeren
|
|
*Side in orde makend systeem
|
De gepatenteerde in orde makende hoogste bladstructuur, vacuümsysteem verwijdert in orde makend document
|
|
het *Counting
|
Malposition/inkt het tellen, gelieve te specificeren
|
|
het *Edge-embossing
|
pneumatische, geïntegreerde tegen-rol
|
|
*Web-tensioncontrole
|
Dansende rol, volledig automatische controle
|
1.1 ruw papieren zakdoekje:
- De ouder rolt grootte: Ø1200mm*1250mm (diameter*width);
- Weefselkarakter: 35-45gsm, versterkt de enige natte vouw houtpulpdocument, goede luchtdoordringbaarheid
- Binnenkerndiameter: Ø76mm
1.2. Papieren zakdoekje het voeden eenheid:
- Één vastgestelde document tribune, vlakke riem voor het voeden van (pneumatisch) document,
- Pneumatische papier-steun eenheid

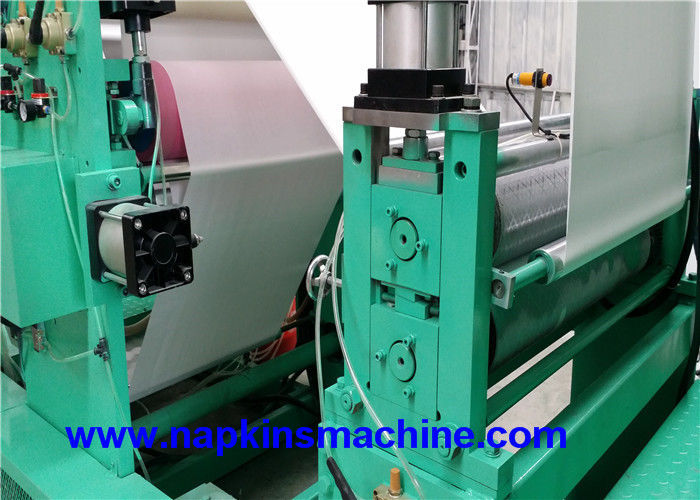

1.3. Het in reliëf maken eenheid:
- Één vastgesteld staalbroodje tegen staalbroodje (het patroon vanaf de eis van de klant.)
- Pneumatische dringende eenheid
1.4. Het vouwen van eenheid:
- Roterende blad scherpe eenheid (het hogere blad wordt bevestigd)
- Tellende functie (inktpunt voor het tellen)
- Het vouwen van type: vacuüm-absorbeert m-Vouwen
- Open grootte: 240*240±2mm
- Gevouwen grootte: 240*65±2mm*5lanes
- Capaciteit: 700 bladen/min*5lanes
- Elektrostatische neutraliserend middeleenheid
1.5. Controlerende eenheid:
- Omschakelaar voor hoofdmachine
- De wortelsvacuümpomp, omvat geluiddemperapparaat
- Noodsituatiefunctie, als het weefsel, machineeinde gebroken is
- Voeding: 380V, 50Hz, 7.5Kw (hoofdmachine) 22Kw (vacuümpomp)
- Samengeperste lucht: ≥0.55Mpa (door koper wordt geleverd die)
Deze machine moet n-vouwen maken of Multifold document handhanddoek, voor één vouwhanddoek, het vergt enkel één achter-tribune om één ouderbroodje te zetten, is dit verschillend van de V-machine van de vouwenhanddoek, voor V-de machine van de vouwenhanddoek, zonder lijmlamineerder, vergt het normaal twee achter-tribunes;
Wij kunnen pneumatisch systeem voor embosser voor gemakkelijke verrichting goedkeuren;
Als de cliënten nodig hebben, kunnen wij individueel drijfsysteem voor de achter-tribunes, embosser en het hoofd van machine goedkeuren;
Voor deze machine, moet normaal minstens het in 3lanes maken;
Het volledige pakket van de dienst die wij hebben verstrekt: de lay-out van machine en uw workshop, helpt om bouw te maken, opdragend, en de arbeiders enz. op te leiden.
Werkprocedure: In reliëf maken → die n-Vouwt → snijden
Geëindigd - de producten kunnen gemakkelijk achter elkaar van de automaten of de verpakkingsdozen worden te voorschijn gehaald.
Hoofdlijnen:
1)Keurt vacuüm (Gepatenteerde) goed zuigingstechnologie. Het grootste deel van de technologie is overschrijdt andere de technologienorm van landen.
2)Met omschakelaar (DELTA/SIEMENS/MITSUBISHI) om de het werk snelheid te regelen
3)Met detector, houd automatisch op wanneer document onderbreking of looppas uit
4)De pneumatische lading van het ouderbroodje, Webspanning het controleren om het stabiele hoge snelheid lopen te waarborgen
5)Uitgerust met het in reliëf maken van systeem, het pneumatische document scheiden.
6)Uitgerust met Wortelstype vacuümpomp voor stabiel runnen van de machine.
7)Met joggingknoop en Noodsituatieknoop op machine
8)Met timingsriem en versnellingsbaktransmissie, die voor divers van de kwaliteit van ouderbroodjes geschikt is
9)Kan het werk datum op HEM interface plaatsen
10)Voeg toe olie regelmatig op essentieel onderdeel, voor het houden van de duurzaamheid van (facultatieve) delen smeer
11)Voeding: 380V, 60Hz, 3phase
Hoofdparameters:
| Machinemodel |
Sym-nz-2L |
Sym-nz-3L |
Sym-nz-4L |
Sym-nz-5L |
Sym-nz-6L |
Sym-nz-7L |
Sym-nz-8L |
| De Breedte van het ouderbroodje |
460mm |
690mm |
920mm |
1150mm |
1380mm |
1610mm |
1840mm |
| Open Grootte van Handhanddoek |
230×230mm (andere grootte kan worden aangepast) |

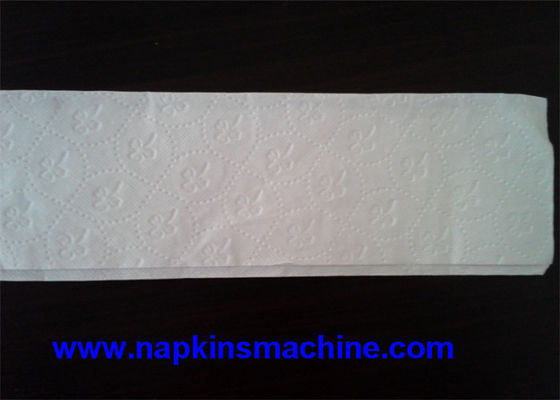

| Gevouwen Grootte van Handhanddoek |
76.6×230mm (met tolerantie ±2mm) |
| De Diameter van het ouderbroodje |
≤Φ1200mm (andere grootte kan worden aangepast) |
| Kern Dia. van Ouderbroodje |
Φ76.2mm (andere grootte kan worden aangepast) |
| Snelheid |
160~200m/min. |
| Embosser |
Staal aan staal |
| Grammage van Ruw Document |
30~45GSM |
| Het scheuren van Systeem |
Het volledige scheuren of punt het scheuren (wij stellen punt voor die scheuren) |
| Smerend Systeem |
Het automatische essentiële onderdelen regelmatige (facultatief) smeren |
| Drijfsysteem |
Toestel en timingsriem |
| Afwikkelende Eenheid |
Één pneumatische heftoestel/laadeenheid voor één ouderbroodje |
| Teller |
Inkt het merken |
| Drijfmacht |
De snelheidsregelgever van de frequentieomzetting 6~7 kW |
| Vacuümsysteem |
5.5~8KW (hang van definitieve configuratie af) |
| Pneumatisch Systeem |
5,5 die kW-Luchtcompressor (door klant wordt voorbereid) |
| PLC Controlesysteem & HEM |
DELTA/SIEMENS/MITSUBISHI |
| Afmeting (L×W×H) |
3000×1300~2000×2500mm (hang van definitieve configuratie af) |
| Gewicht |
2000~4100kg (hang van definitieve configuratie af) |
