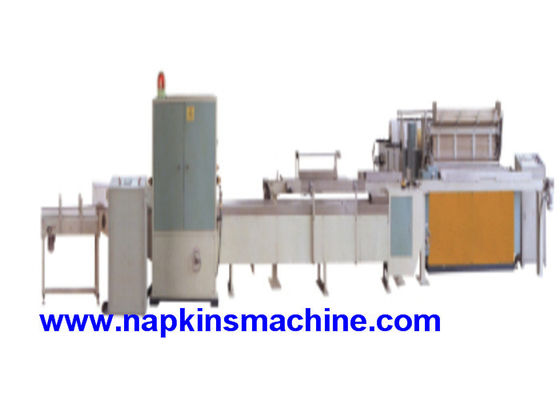

Automatische het Broodjesweefsel van Rewinder Jumbo Productiemachine

De industriële Jumboproductielijn van het Broodjestoiletpapier van Automatische Rewinder





Beschrijving



Het volledige automatische Toiletpapierdocument Broodje die Machineproductielijn maken is het nieuwste model dat op basis van onze quondam automatische re-spoel en buitenlands wordt bevorderd



technologie.



Heel wat geavanceerde controletechnologie wordt gebruikt in deze lijn, zoals: De Controlesysteem van de programmalogica; HMI;

één schakelaar van knoop Chinees-Engelsen; de synchrone aandrijving van de frequentieomzetting; integratie van werktuigkundigen, electrics en foto. Het is



uitgerust met gehele probleeminformatie. Het kan elke actie van rewinder ontdekken en aanpassen



om rewinder in optimale situatie automatisch te houden. Bijvoorbeeld: Er is binnen een systeem van de Webspanning



de lijn, het kan snelheid volgens de spanning van Web controleren zodat kan het verschillend type van jumbobroodje aanpassen.

Zo is het de beste keus om het weefsel van de hoogste-rangbadkamers en keukenhanddoek voor document bedrijf te produceren.



de kenmerken van rewinder zijn als volgt:
1, wikkelt zich is uitgerust met het gesloten systeem van de de omzettingscontrole van de lijnfrequentie af.
2, wanneer de Web zich niet richten, u kunnen op het scherm van de aanrakingsknoop werken om het jumbobroodje tot Web te bewegen



richt me.
3, wanneer de kerneenheid geen kern kan ontdekken of de kern zal uitputten, zullen de machine om exploitant alarmeren te vertellen of



arbeiders om sommige kernen op de kernsteun te zetten.
4, wanneer de machine loopt, Web breken plotseling om reden van snelheidsverandering scherp af van probleem



van jumbobroodje.
5, Graad van strakheid kunnen worden aangepast terwijl een logboek opnieuw opwindt. Het kan verschillende mate van veroorzaken



strakheid in één logboek.
6, wanneer een logboek opnieuw opwindt, de volgende kern zijn klaar.
7, om de reden om geavanceerde technologie te gebruiken: De Controlesysteem van de programmalogica; de synchrone aandrijving van de frequentieomzetting; integratie van werktuigkundigen, electrics en foto.
8, wanneer het gebeëindigde logboek komt om en van verzegelaar bespuiten, het in orde maken, lijm de steel te verwijderen die kunnen bij worden gebeëindigd verzegelen



zelfde tijd.
9, het in reliëf maken de eenheid en het lijminstrument, rand het in reliëf maken eenheid, druksysteem zijn orde door klant.





Parameter





Eerste Deel



Rewindermachine



Hoofd Technische Parameter
Elektrische bron	380V, 50Hz, 3 PH
Gebeëindigde Broodjesdiameter	90150mm
De gebeëindigde Diameter van de Broodjeskern	Φ 48 mm
Grondstoffendiameter	≤Φ 1100 mm (Andere grootte kan worden aangepast)
De Diameter van de Grondstoffenkern	3“ (76,2 mm) (Andere grootte is beschikbaar)
Breedte van Grondstof	1750mm, slechts voor het produceren van keukendocument broodje
GSM van ruw document	19-25g
Perforerende Hoogte	105~160mm
Snelheid	120-150 meters/min
Parameter het Plaatsen	LCD van de aanrakingsknoop het paneel van de het Schermverrichting
Programmacontrolemechanisme	Programmeerbaar Controlemechanisme (PLC)
Mechanisme het Drijven	synchrone riemaandrijving
Het in reliëf maken Rol	Polyurethaan het in reliëf maken rol
Het in reliëf maken type	Punt aan punt
Kleureneenheid	Zonder kleurendruk
Lamineringseenheid	Met laminering
accumulator	Één reeks
	40 stukkenplanken welke opslag kan zijn 20 stukken van gebeëindigd broodje
Afwikkelende Document Tribune	2
Macht	De veranderlijke controle van de frequentiesnelheid, 32KW
Machinegrootte	9500×3100×2200mm (L×W×H)
Gewicht	12000kg



Tweede Deel



Document opslagrek



closetrollengte	1800mm (Andere specificatiesbehoefte aan naar maat gemaakt)
closetroldiameter	Φ95mm~Φ140mm
Opslagdocument hoeveelheid	150~160 broodjes
Opslagsnelheid	25 broodjes/min
Opslagdocument hoeveelheid	Facultatief 40 tot 400 document broodje (de Specificaties moeten naar maat gemaakt zijn)
Machinegrootte	4000*3000*5500mm (Specificaties volgens de daadwerkelijke grootte)
PLC	PLC (Delta)



Derde Deel

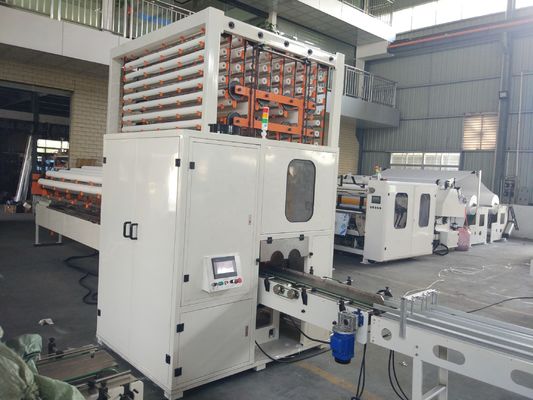

Het logboek zag machine





Lengte van closetrol	1750mm (Andere specificatiesbehoefte aan naar maat gemaakt)
closetroldiameter	Φ105~φ115mm (Andere specificatiesbehoefte aan naar maat gemaakt)
ontwerpsnelheid	120 snijden /min
stabiele snelheid	100 snijden /min
Scherp systeem	Het pneumatische, het malen tijdinterval is regelbaar
Drijfsysteem	Delta servomotoren
macht	11KW
machinegrootte	6500*2500*2000mm (Andere specificaties volgens de daadwerkelijke grootte)
bladgrootte	φ610*4.7 (mm)
voltage	380V 50HZ
machinegewicht	4.5T



Vierde Deel



Broodjes/de machine van de pakverpakking



macht	220V 50HZ
De belangrijkste kringsmacht	0.74KW
De verzegelende transformator van de verbindings scherpe macht	0.45KW
totale macht	1.19KW
luchtdruk	0,4-0.5MPA

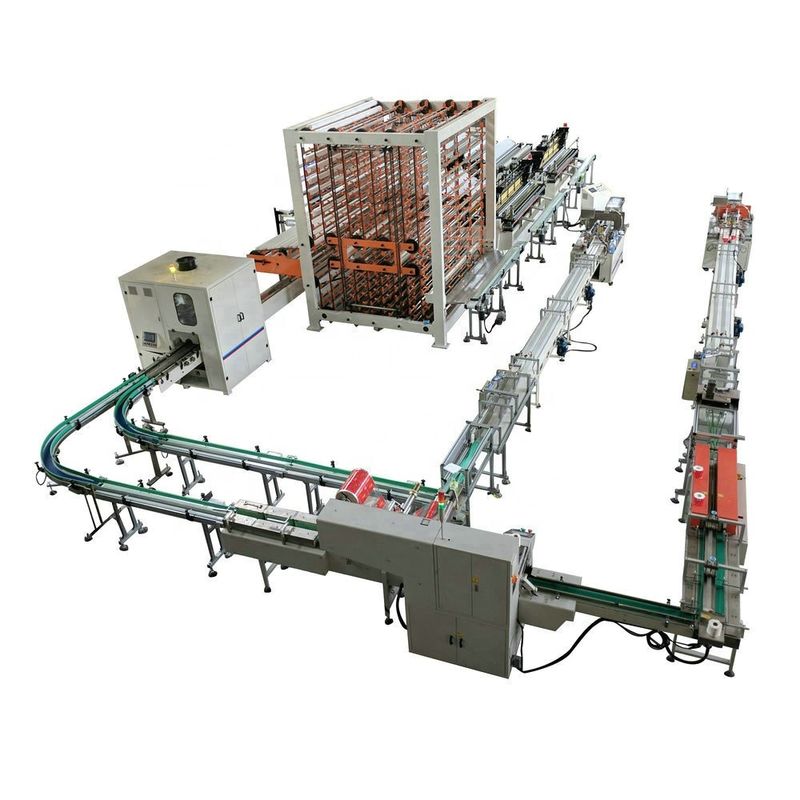

De Machineproductielijn van het toiletpapierbroodje met inbegrip van







1 . één reeks van volledig automatisch toiletpapier opnieuw opwindende en perforerende machine





2 . één reeks van volledig automatisch logboek zag machine





3 . één reeks van de volledige automatische veelvoudige machine van de broodjesverpakking









Toiletpapier die Machineshoofdlijnen maken







1 . Goedkeurend met geavanceerde het Merkplc van Siemens programmeringstechnologie,



2. Goedkeuring met Siemens wat betreft de Montages van de het Schermparameter.



3 . Het jumbobroodje bevindt zich: 2.  Elk jumbobroodje heeft onafhankelijke spanningsschatter en links-rechts het aanpassen apparaat, en pneumatische brede riem om document te voeden,



4 . Het pneumatisch verlicht opheffen van de jumbobroodjesfunctie zeer de arbeidsintensiteit van de arbeiders





5 . De autofunctie van de eindemachine wanneer het materiaal wordt uitgeput zal het afval van grondstof minimaliseren.



6 . Blijf toevoegend het alarmerende apparaat van de broodjeskern.



7. Machinesnelheid:  180-200m/min



8 . Het autorand in orde maken, lijm die en synchroon in één keer bespuiten verzegelen.





9. De grafiek van de productiestroom:  Jumbobroodje Unrewinding -Lijmlaminering (het In reliëf maken Weefsel) -Perforerend Weefsel-Rand het In orde maken en Nevellijm -Gebeëindigd Toiletpapierlogboek
