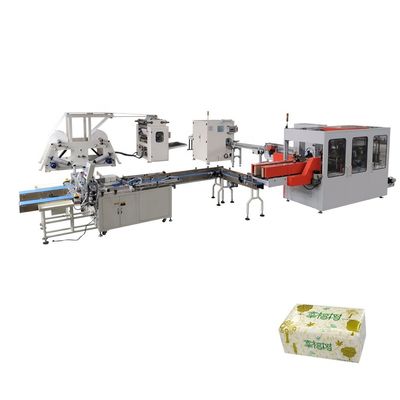

100 trekken/Min Tissue Paper Maker, 210mm Grootteplc Gezichtsweefselproductielijn
Beschrijving
100 trekken/Min Tissue Paper Maker, 210mm Grootteplc is de Gezichtsweefselproductielijn
bestaat uit de volgende DRIE delen:
1. Automatisch Hoge snelheids Gezichtspapieren zakdoekje die Machine vouwen
2. Het automatische Enige Steeglogboek zag Snijmachine
3. De automatische Gezichtsmachine van de Papieren zakdoekjeverpakking
Het zet het jumbobroodje in gevouwen gezichtspapieren zakdoekje om. Het gehele lijnwerk regelmatig en looppasstal, die de loonkosten besparen. Het is beste keus voor het producerende gezichtspapieren zakdoekje.
Specificatie
|
Geopende grootte
|
L: 200*W: 100210mm
|
|
Gevouwen grootte
|
L: 100*W: 100210mm
|
|
Maximum breedte van jumbobroodje
|
1470mm voor 7lines
|
|
Het maximum broodje van diaofjumbo
|
1500mm
|
|
Dia van jumbobroodjeskern
|
3“ (76.2mm)
|
|
Jumbobroodjesspecificatie
|
Gezichtsweefsel: 12-18GSM*2ply
|
|
Handhanddoek: 35-42GSM*1ply
|
|
Machinesnelheid
|
Gezichtsweefsel: 800-100draws/line/min
|
|
Handhanddoek: 600-800draws/line/min
|
|
Drijfwijze
|
Timingsriem
|
|
Programmcontrole
|
PLC Siemens
|
|
Gegevens het plaatsen
|
Wat betreft het Scherm
|
|
Vacuümsysteem
|
Één reeks van wortels vacuümbuil
|
Hoofdspecificatie
De Grafiek van de de Productiestroom van het gezichtspapieren zakdoekje: unrewinding jumbobroodje --het in reliëf maken eenheid -het vouwen van eenheid -het scheuren (het snijden) -het tellen -output.
1. Het jumbobroodje bevindt zich: 2: Wallboard type strcutuer, 20mm de plaat van het diktestaal
2. De structuur van de Mianmachine: Wallboard type strcutuer, 50mm de plaat van het diktestaal
3. Uitgerust met pneumatische type brede riem om document te vervoeren, heeft elk jumbobroodje onafhankelijke spanningsschatter en links-rechts het aanpassen apparaat.
4. Pneumatische opheffende jumbobroodjeseenheid om de arbeidssterkte te verminderen.
5. Autoeinde wanneer het document breekt om het afval van document te verminderen
6. De scherpe breedte is regelbaar vrij van 100210mm.
5. Facultatieve Eenheden: het in reliëf maken eenheid en rand het in reliëf maken eenheid.
8. Absorberende systeem van de wortels is het vacuümbuil met sterke zuiging, negatieve druk stabiel.
9. keuren de geavanceerde PLC van Siemens controle van het computorprogramma, de frequentieinvertor van Siemens goed om snelheid aan te passen,
10. het auto tellen en schikt stapels, met het raken van de Montages van de het schermparameter
11. Het in reliëf maken eenheid: Staal aan Staal
Elektrodelen en ander Delenmerk
|
Nr
|
Naam
|
Merk
|
Originele Plaats
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Delen
|
Omron
|
Duitsland
|
|
3
|
Vacuümpomp
|
Longtech
|
Taiwai
|
|
3
|
Frequentieconvertor
|
Delta
|
Taiwai
|
Productomschrijving
Hoog - de Machinedocument van het kwaliteits Gezichtsweefsel Product die Machines maken
Eigenschappen:
Gezichtsweefsel die machine het werk stroom maken: De jumbobroodjes worden die in de gewenste breedte zijn gescheurd gesneden door de scheurende cilinders, en interfolded toen in interoverlapped rechthoekige gezichtsweefselbladen.
Deze machine keurt onafhankelijke servomotoraandrijving, en automatische document spanningscontrole automatische het merken functings goed. Het featurse van hoge snelheid, het aardige vouwen en gemakkelijke verrichting.
1.Can ordestaal aan rubber het in reliëf maken gescheiden broodjes, pneumatisch.
2.Wallboard rek en Machine lopende stabiliteit en uiterst goed en snel.
3.Pneumatic jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionstment, en de controle van de Webspanning.
4.Equipped met wortelstype vacuümpomp voor stabiel runnen van de machine.
5.Make diverse productenbreedte als vereiste.
6.Equipped met rand het in reliëf maken samen plise de eenheid te houden.
7.The de machine zal wanneer het gebroken document ophouden. Het vermijdt afval door geen gebroken die document of document wordt veroorzaakt.
8.The het Web kan op de machine door twee worden ingepast aanstoot knopen, is het veiliger en gemakkelijker om het Web in te passen.
1. Specificatie van Gezichtsweefsel die Machine vouwen:
|
Machinemodel
|
Sym-190/6L (Andere te specificeren grootte)
|
|
Geëindigd - producten Geopende Grootte
|
95x (120-210) x2mm
|
|
Het vouwen van Productengrootte
|
190x (120-210) x2mm
|
|
Grondstoffenbreedte
|
1260mm
|
|
Grondstoffendiameter
|
1200mm
|
|
De Diameter van de Grondstoffenkern
|
76.2mm
|
|
Outputcapaciteit (8 uren)
|
2000-3000kg
|
|
Het in reliëf maken Eenheid
|
Staal aan rubber
|
|
Rand het In reliëf maken
|
Staal aan staal rand het in reliëf maken, onafhankelijke pneumatische regelgeving
|
|
Het scheuren van Eenheid
|
Het pneumatische scheuren
|
|
Hoofd Servomoter-Macht
|
5.5kw
|
|
Wikkel de Macht van de Frequentiemotor af
|
1.5kw (2 eenheden)
|
|
Vacuümsysteem
|
18,5 kW-Vacuümpomp (de Wortelsventilator van Taiwan)
|
|
Pneumatisch Systeem
|
3HP luchtcompressor, Min. druk 5kg/cm2PA (Leverancier door gebruiker zelf)
|
|
Drijfsysteem
|
Timingsriem
|
|
Afmeting
|
5870x2800x2207mm
|
|
Gewicht
|
Ongeveer 5 ton
|
2. De specificatie van Enig Kanaallogboek zag Snijmachine:
|
Benoeming
|
Parameterwaarden
|
|
De lengte van niets sneed gezichtsweefsel af
|
minimum 500mm
|
|
De Hoogte van weefsel
|
30~130mm
|
|
Machinesnelheid
|
20~150cut/min
|
|
Werkende snelheid
|
20~120cut/min
|
|
Ronde blad buitendiamete
|
Φ610mm
|
|
Document die cirkelmessen hoogste snelheid snijden
|
980R/min
|
|
Geëindigd - productenspecificatie
|
70~300mm
|
|
Document breedte
|
70~110mm
|
|
Scherpe Lengte
|
70~300mm
|
|
Resterende Lengte
|
20~65mm
|
|
Macht
|
11KW
|
|
Voeding
|
380V 50Hz
|
|
Luchtbron
|
0.5~0.8MPa
|
|
Machinegrootte
|
4600*1700*2500mm
|
|
Gewicht van machine
|
2300~2600kg
|
|
Rem
|
Parameter (auto/hand) plaatsen
|
|
Het stappen scherpend mes
|
Parameter het plaatsen (auto)
|
|
Pneumatisch scherpend mes
|
Parameter (auto/hand) plaatsen
|
|
Slaglucht
|
zonder
|
|
De totale drukschakelaar
|
Waarde (niet)
|
|
Human-computer interface
|
DELTA
|
|
Frequentiewisselaar
|
|
|
Servoaandrijving
|
DELTA
|
3. Specificatie van de Machine van de Gezichtsweefselverpakking:
1. Goedkeurend verpakkingsmanier door te verpakken, vouwend en verzegelend met compacte structuur, maakt het mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, eenvoudiger maakt de vertoning op de mens-machine interface onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om de transportband aan automatische productielijn te verbinden, die de loonkosten aan het maximum besparen.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel die, servo, en auto-einde van film het voeden zonder product controleren volgen.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
|
Weefselgrootte:
|
L: 150400mm W: 150200mm H: 35150mm
|
|
Verpakkingssnelheid:
|
40-70 zakken/min
|
|
Luchtlevering:
|
0.5-0.8MPa
|
|
Machinegewicht:
|
3300kg
|
|
Buitenafmetingen (LxWxH):
|
5885x3560x1925 (mm)
|
|
Het verwarmen macht:
|
3.6kw
|
|
Motormacht:
|
3.6kw
|
|
Verpakkingsgrootte:
|
≤230x190x100 (mm)
|
|
Het werk lawaai:
|
≤78dB
|
|
Inpakkende film:
|
CPP
|
|
Voedingtype:
|
380V, 50Hz
|
4.Specifications van Semi Automatische de Verpakkingsmachine van Twee Afzet Multizakken:
|
Verpakkingsgrootte
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpakkingssnelheid
|
10-20 zak/min
|
|
Gasdruk
|
0.5mpa-0.8mpa
|
|
Voltage & Frequentie
|
380V, 50Hz, 3Phase
|
|
Totale Macht
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Algemene Afmeting
|
4900x1650x1280mm
|
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Papieren zakdoekjezak (één rij/twee rijen)
|
