Zachte Zak die Gezichtsweefselproductielijn met Weefselsnijmachine inpakken
Beschrijving
De zachte Zak die Gezichtsweefselproductielijn met Weefselsnijmachine is inpakken met de functies van het in reliëf maken, het scheuren, het vouwen, het tellen, en verdelend, auto-nemend, auto-vervoerend, automatisch fullfiled de autoverpakking in één, die het gehele productieproces is. deze productielijn heeft de voordelen van eenvoudige verrichting, hoge productieefficiency, en het houden van verenigbaar van geëindigd - de producten, met de volledig automatische productie, de hoeveelheid productiearbeid kunnen zijn, verminderen zodat de productie en het leiden kosten zeer besparen.
Het is bestaat uit de volgende DRIE delen:
1. Automatisch Hoge snelheids Gezichtspapieren zakdoekje die Machine vouwen
2. Het automatische Enige Steeglogboek zag Snijmachine
3. De automatische Gezichtsmachine van de Papieren zakdoekjeverpakking
Het zet het jumbobroodje in gevouwen gezichtspapieren zakdoekje om. Het gehele lijnwerk regelmatig en looppasstal, die de loonkosten besparen. Het is beste keus voor het producerende gezichtspapieren zakdoekje.
Specificatie

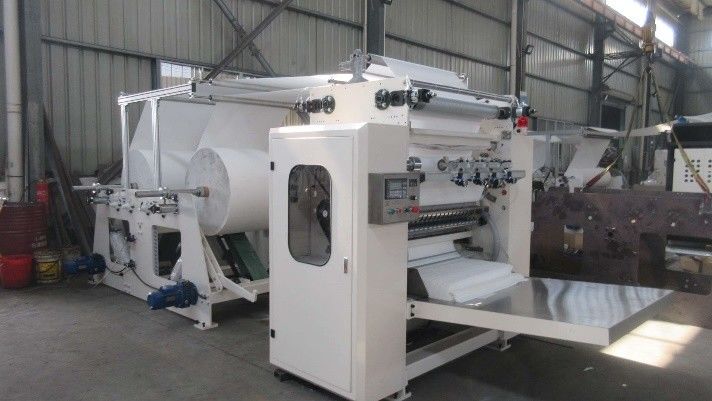

Gezichtsweefsel die machine vouwen
|
Maximum breedte
van ruw document
|
1500/2050
|
|
De scherpe lengte van de outputrichting
|
180/190/200/210, andere te specificeren grootte
|
|
Snelheid
|
130m/min (1300sheets/min/lane)
|
|
Verrichtingssnelheid
|
100m/min (1000sheets/min/lane)
|
|
Maximum buitendiameter
van ruw document
|
1500mm, andere te specificeren grootte
|
|
Web het voeden bescherming
|
De automatische monitor van de Webdikte
|
|
Hogere bladstructuur
|
Octrooi-technologie spiraalvormige blad scherpe structuur
|
|
De structuur van het bodemblad
|
Octrooi-technologie met zuigingsgaten bij de bladrand
|
|
Aandrijvingstype
|
gescheiden aandrijving
|
|
Procedurecontrole
|
PLC
|
|
Het vouwen van type
|
V vouwen
|
|
Opties
|
|
*Backstand
|
vouw 2~4 (vouwen), om worden gespecificeerd
|
|
het *Embossing
|
het staal aan staal staal aan felted, staal om wollen, staal te behangen
aan te specificeren rubber,
|
|
*Lamination
|
het veelvoudige type, gelieve te specificeren
|
|
*Side in orde makend systeem
|
De gepatenteerde in orde makende hoogste bladstructuur, vacuümsysteem verwijdert in orde makend document
|
|
het *Counting
|
Malposition/inkt het tellen, gelieve te specificeren
|
|
het *Edge-embossing
|
pneumatische, geïntegreerde tegen-rol
|
|
*Web-tensioncontrole
|
Dansende rol, volledig automatische controle
|
Logboekzaag voor het snijden van gezichtsweefsel
|
Het scheuren van lengte
|
Variabele, servobesturing, tolerantie:
+-1 mm
|
|
Steeg
|
steeg 2
|
|
Machinesnelheid
|
0-150 besnoeiingen/min, 2 steeg/gesneden
|
|
Verrichtingssnelheid
|
110-120 besnoeiingen/min, 2 steeg/gesneden
|
|
Drijfcontrole van opdringer
|
Gedreven door servomotor
|
|
Blad het malen
|
Pneumatisch malend wiel,
de het malen tijd kan zijn
langs gecontroleerde programmering
werkend paneel
|
|
Blad het invetten
|
Invettend door oliestank te bespuiten,
de het invetten tijd kan zijn
langs gecontroleerde programmering
werkend paneel
|
|
Diameter van blad
|
610 mm
|
|
Klem
|
Veranderlijk (de buitendiameter
van te specificeren producten)
|
|
Macht
|
10 kW
|
|
Machinegrootte
|
7000*1500*2500
|
|
Machinegewicht
|
3000 kg
|
|
Verpakkingsgrootte
|
1 PC in' container één 20
|
verpakkende machine van de gezichtsweefsel de plastic film
|
De lengte van verpakkingsspecificaties (mm)
|
100 - 230
|
|
Breedte (mm)
|
100-150
|
|
Hoogte (mm)
|
30-100
|
|
Verpakkingssnelheid (envelop/min)
|
25 - 60 pak/min
|
|
Totale macht (kW)
|
6.83
|
|
Totaal gewicht (kg)
|
3440
|
|
Overzichtsdimensies (L×W×H) (mm)
|
3885*3200*1900
|
|
Het verwarmen macht (kW)
|
3.35
|
|
Motormacht (kW)
|
3.48
|
|
Max. verpakkingsdimensies (mm)
|
200*120*100
|
|
Lawaai
|
78DB
|
|
Verpakkingsmaterialen
|
Tweezijdige hitte - verzegelend membraan zoals CPP, PE, OPP/CPP,
PT/PE, KOP/CP, enz.
|
|
Voeding
|
380V 50HZ
|
Hoofdspecificatie
1. uitgerust met staal aan staal of staal aan rubber het in reliëf maken rol die, pneumatisch scheiden.
2 . pneumatische jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionustment, en de controle van de Webspanning.
3 . uitgerust met Wortelstype vacuümpomp voor stabiel runnen van de machine.
4 . de pneumatische punt slititng en het volledige scheuren zijn beschikbaar om diverse productenbreedte te maken.
5 . uitgerust met rand het in reliëf maken apparaat om de vouwen samen te houden
6 . jumbo beschikbaar broodjes leidend systeem.
7 . de machine zal wanneer het document borken dat ophouden, vermijdt het afval door geen gebroken document of document wordt veroorzaakt.
8 . het Web kan op de machine door de twee kruikknopen worden ingepast, is het meer veiligheid en gemakkelijker om het Web in te passen.
9.Key deel die regelmatig automatisch smeren.
10. saw van het gezichtsweefsellogboek is de snijmachine een orbitale die zaagmachine speciaal voor inter-vouwenproducten wordt ontworpen, aangezien de inter-vouwen gezichtsweefsels en het intervouwentoiletpapier, enz., dit gezichtsweefsellogboek zagen cutitng de machine met de recentste technologie op het elektronische en servoaandrijvingssysteem, toincrease de stabiliteit en de kwaliteit van de besnoeiingen is gebouwd.
11.the het gevouwen gezichtsweefsel kan voer zijn in de verpakkingsmachine door transportband en, dan automatisch in te pakken.
Elektrodelen en ander Delenmerk
|
Nr
|
Naam
|
Merk
|
Originele Plaats
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Delen
|
Omron
|
Duitsland
|
|
3
|
Vacuümpomp
|
Longtech
|
Taiwai
|
|
3
|
Frequentieconvertor
|
Delta
|
Taiwai
|
Productomschrijving
Hoog - de Machinedocument van het kwaliteits Gezichtsweefsel Product die Machines maken
Eigenschappen:

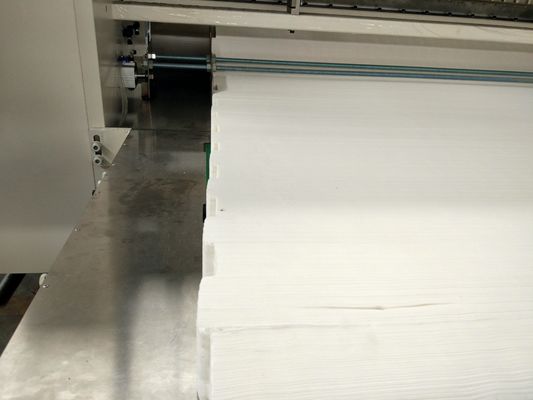

Gezichtsweefsel die machine het werk stroom maken: De jumbobroodjes worden die in de gewenste breedte zijn gescheurd gesneden door de scheurende cilinders, en interfolded toen in interoverlapped rechthoekige gezichtsweefselbladen.
Deze machine keurt onafhankelijke servomotoraandrijving, en automatische document spanningscontrole automatische het merken functings goed. Het featurse van hoge snelheid, het aardige vouwen en gemakkelijke verrichting.
1.Can ordestaal aan rubber het in reliëf maken gescheiden broodjes, pneumatisch.
2.Wallboard rek en Machine lopende stabiliteit en uiterst goed en snel.
3.Pneumatic jumbobroodjeslading, het pneumatische document drijven, stepless snelheidsadditionstment, en de controle van de Webspanning.
4.Equipped met wortelstype vacuümpomp voor stabiel runnen van de machine.
5.Make diverse productenbreedte als vereiste.
6.Equipped met rand het in reliëf maken samen plise de eenheid te houden.
7.The de machine zal wanneer het gebroken document ophouden. Het vermijdt afval door geen gebroken die document of document wordt veroorzaakt.
8.The het Web kan op de machine door twee worden ingepast aanstoot knopen, is het veiliger en gemakkelijker om het Web in te passen.
1. Specificatie van Gezichtsweefsel die Machine vouwen:
|
Machinemodel
|
Sym-190/6L (Andere te specificeren grootte)
|
|
Geëindigd - producten Geopende Grootte
|
95x (120-210) x2mm
|
|
Het vouwen van Productengrootte
|
190x (120-210) x2mm
|
|
Grondstoffenbreedte
|
1260mm
|
|
Grondstoffendiameter
|
1200mm
|
|
De Diameter van de Grondstoffenkern
|
76.2mm
|
|
Outputcapaciteit (8 uren)
|
2000-3000kg
|
|
Het in reliëf maken Eenheid
|
Staal aan rubber
|
|
Rand het In reliëf maken
|
Staal aan staal rand het in reliëf maken, onafhankelijke pneumatische regelgeving
|
|
Het scheuren van Eenheid
|
Het pneumatische scheuren
|
|
Hoofd Servomoter-Macht
|
5.5kw
|
|
Wikkel de Macht van de Frequentiemotor af
|
1.5kw (2 eenheden)
|
|
Vacuümsysteem
|
18,5 kW-Vacuümpomp (de Wortelsventilator van Taiwan)
|
|
Pneumatisch Systeem
|
3HP luchtcompressor, Min. druk 5kg/cm2PA (Leverancier door gebruiker zelf)
|
|
Drijfsysteem
|
Timingsriem
|
|
Afmeting
|
5870x2800x2207mm
|
|
Gewicht
|
Ongeveer 5 ton
|

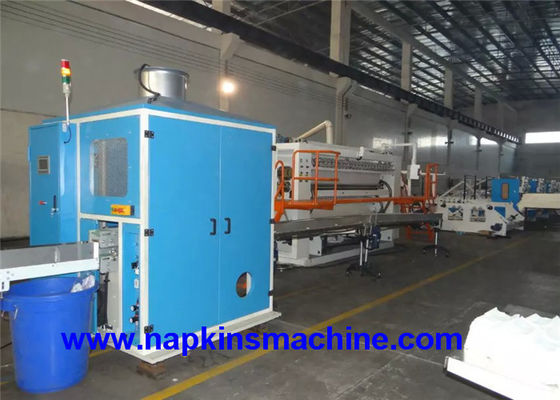

2. De specificatie van Enig Kanaallogboek zag Snijmachine:
|
Benoeming
|
Parameterwaarden
|
|
De lengte van niets sneed gezichtsweefsel af
|
minimum 500mm
|
|
De Hoogte van weefsel
|
30~130mm
|
|
Machinesnelheid
|
20~150cut/min
|
|
Werkende snelheid
|
20~120cut/min
|
|
Ronde blad buitendiamete
|
Φ610mm
|
|
Document die cirkelmessen hoogste snelheid snijden
|
980R/min
|
|
Geëindigd - productenspecificatie
|
70~300mm
|
|
Document breedte
|
70~110mm
|
|
Scherpe Lengte
|
70~300mm
|
|
Resterende Lengte
|
20~65mm
|
|
Macht
|
11KW
|
|
Voeding
|
380V 50Hz
|
|
Luchtbron
|
0.5~0.8MPa
|
|
Machinegrootte
|
4600*1700*2500mm
|
|
Gewicht van machine
|
2300~2600kg
|
|
Rem
|
Parameter (auto/hand) plaatsen
|
|
Het stappen scherpend mes
|
Parameter het plaatsen (auto)
|
|
Pneumatisch scherpend mes
|
Parameter (auto/hand) plaatsen
|
|
Slaglucht
|
zonder
|
|
De totale drukschakelaar
|
Waarde (niet)
|
|
Human-computer interface
|
DELTA
|
|
Frequentiewisselaar
|
|
|
Servoaandrijving
|
DELTA
|
3. Specificatie van de Machine van de Gezichtsweefselverpakking:
1. Goedkeurend verpakkingsmanier door te verpakken, vouwend en verzegelend met compacte structuur, maakt het mooi het pakket kijken en de aangehaalde verbinding.
2. Gecontroleerd door stepless snelheidsregelgeving, touch screen en PLC, eenvoudiger maakt de vertoning op de mens-machine interface onderhoud.
3. Toegepast met auto-schikt het voeden transportband, is het geschikt om de transportband aan automatische productielijn te verbinden, die de loonkosten aan het maximum besparen.
4. Het bespaart veel verpakkingsmateriaal door middel van fotocel die, servo, en auto-einde van film het voeden zonder product controleren volgen.
5. Hoge automatisering, hoog beroep, hoog rendement en minder probleem.
6. Met de brede waaier van de verpakkingsgrootte, kan diverse verpakkingsgrootte snel worden uitgewisseld.
|
Weefselgrootte:
|
L: 150400mm W: 150200mm H: 35150mm
|
|
Verpakkingssnelheid:
|
40-70 zakken/min
|
|
Luchtlevering:
|
0.5-0.8MPa
|
|
Machinegewicht:
|
3300kg
|
|
Buitenafmetingen (LxWxH):
|
5885x3560x1925 (mm)
|
|
Het verwarmen macht:
|
3.6kw
|
|
Motormacht:
|
3.6kw
|
|
Verpakkingsgrootte:
|
≤230x190x100 (mm)
|
|
Het werk lawaai:
|
≤78dB
|
|
Inpakkende film:
|
CPP
|
|
Voedingtype:
|
380V, 50Hz
|
4.Specifications van Semi Automatische de Verpakkingsmachine van Twee Afzet Multizakken:
|
Verpakkingsgrootte
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpakkingssnelheid
|
10-20 zak/min
|
|
Gasdruk
|
0.5mpa-0.8mpa
|
|
Voltage & Frequentie
|
380V, 50Hz, 3Phase
|
|
Totale Macht
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Algemene Afmeting
|
4900x1650x1280mm
|
|
Papieren zakdoekjezak (één rij/twee rijen)
|
Papieren zakdoekjezak (één rij/twee rijen)
|
